Inspeção veicular de redes urbanas de gás
Percorre ruas e avenidas fazendo varredura contínua da rede de distribuição, encontrando vazamentos sem exigir o mapeamento prévio da posição exata das tubulações.
Sistemas Veiculares & Aéreos
S600Sistema Frontal de Detecção Cega Lateral a Laser
Adota tecnologia óptica avançada (TDLAS) com diversas patentes. Emite feixes de laser horizontais e usa a absorção característica do metano em um comprimento de onda específico para varredura e detecção, calculando a leitura final em ppm·m a partir do laser refletido. Alta sensibilidade, resposta rápida e instalação simples.
300 mAlcance de detecção
0,01 sTempo de resposta
IP68Proteção
Como funciona

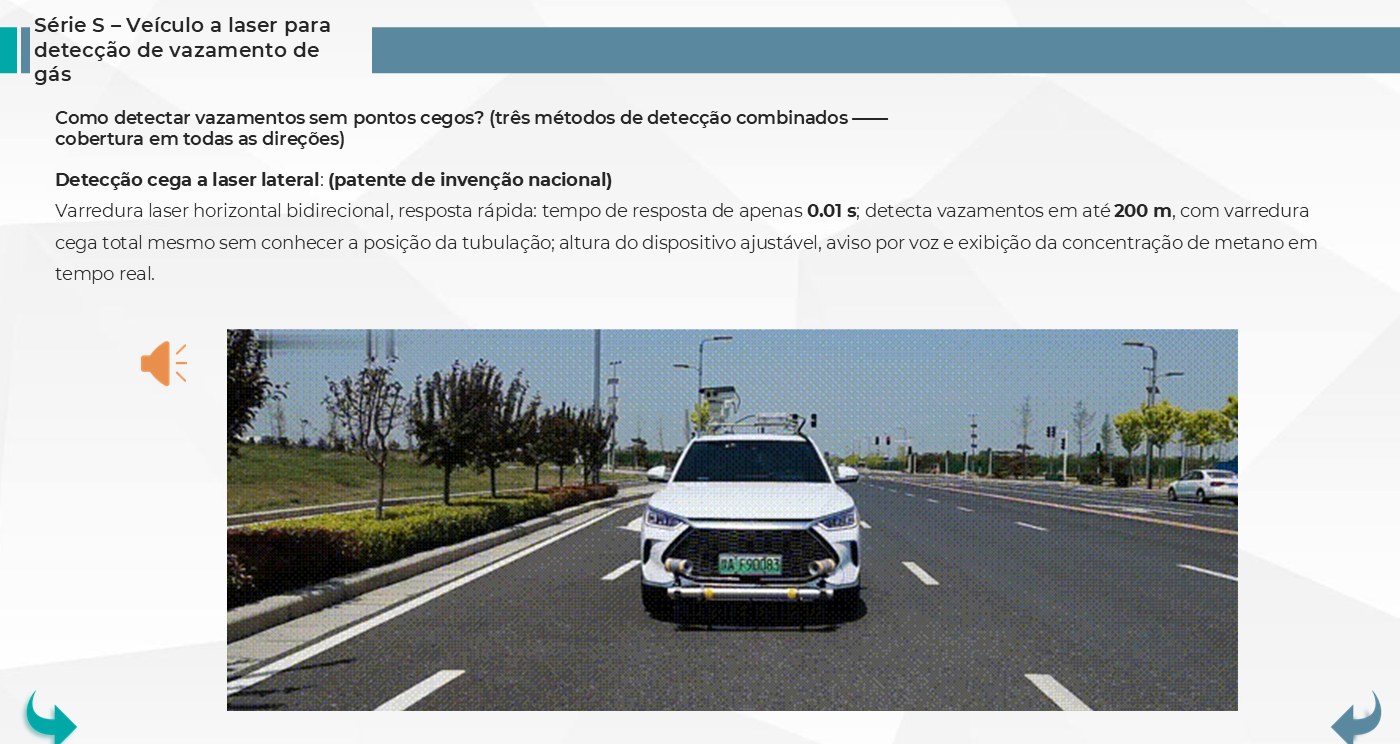

Varredura lateral a laser que não deixa ponto cego

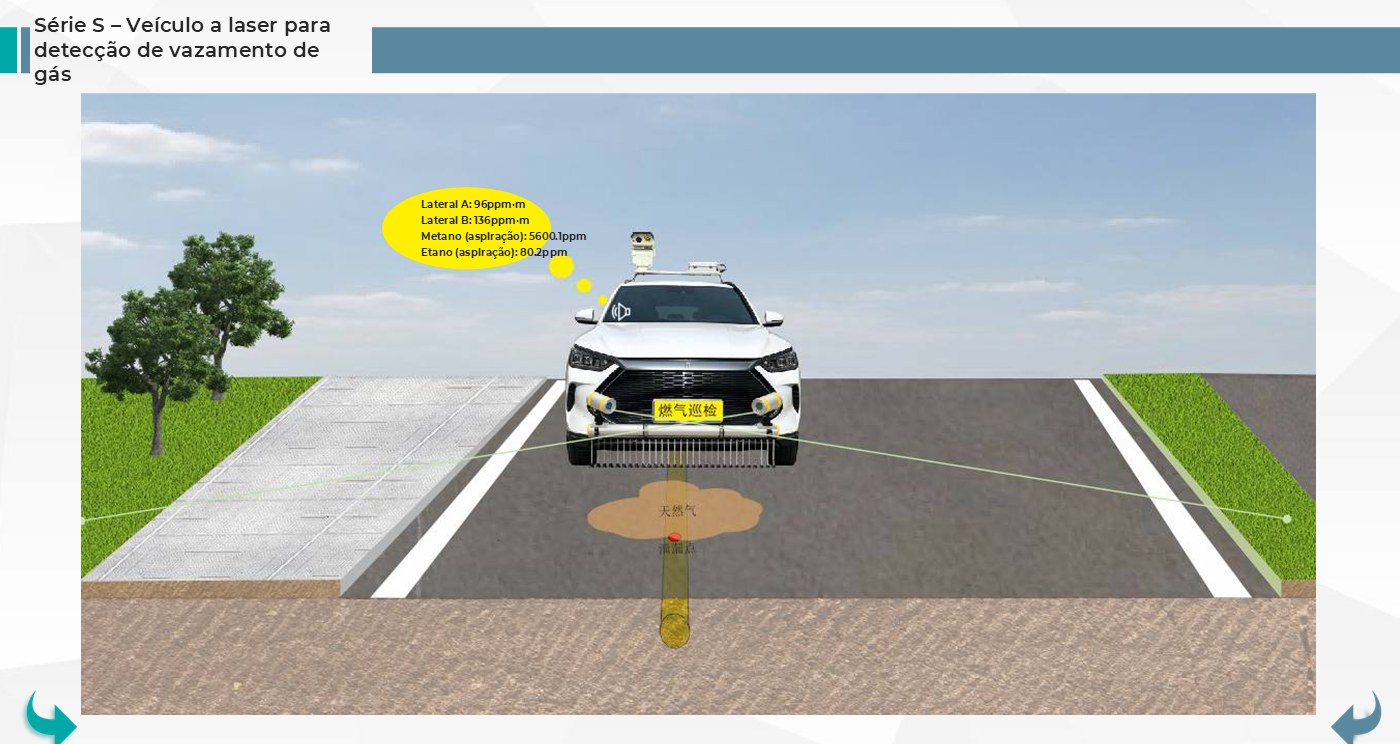

O S600 é o sistema frontal-lateral de detecção remota de metano por laser instalado no veículo de inspeção. Ele emite feixes de laser horizontais nos dois sentidos e mede a concentração de metano ao longo do caminho óptico (em ppm·m) pela absorção característica do gás. Enquanto o veículo se desloca, a varredura acontece "às cegas" para os dois lados — cada lado com alcance igual ou superior a 100 m —, o que permite encontrar vazamentos mesmo sem conhecer o traçado exato da rede subterrânea.
Com tempo de resposta de apenas 0,01 s, a leitura acompanha o veículo em movimento sem ângulos mortos. Ao identificar gás, o sistema exibe a concentração em tempo real, dispara alarme sonoro por voz e registra o ponto com posicionamento BeiDou de precisão centimétrica, entregando à equipe a localização exata para inspeção e reparo.
Recursos e funções
O que o S600 faz.
Varredura lateral bidirecional "às cegas", sem ângulos mortos e sem depender do traçado exato da tubulação
Tempo de resposta de 0,01 s, permitindo leitura confiável com o veículo em movimento
Exibição em tempo real da concentração de metano diretamente no software embarcado
Alarme sonoro por voz acionado automaticamente ao detectar vazamento
Localização georreferenciada do ponto de vazamento via BeiDou com precisão centimétrica
Altura do dispositivo ajustável conforme o terreno e a rota de inspeção
Software de monitoramento no tablet com tela de teste dedicada e operação simplificada
Rotina de autoteste automático ao ligar o sistema

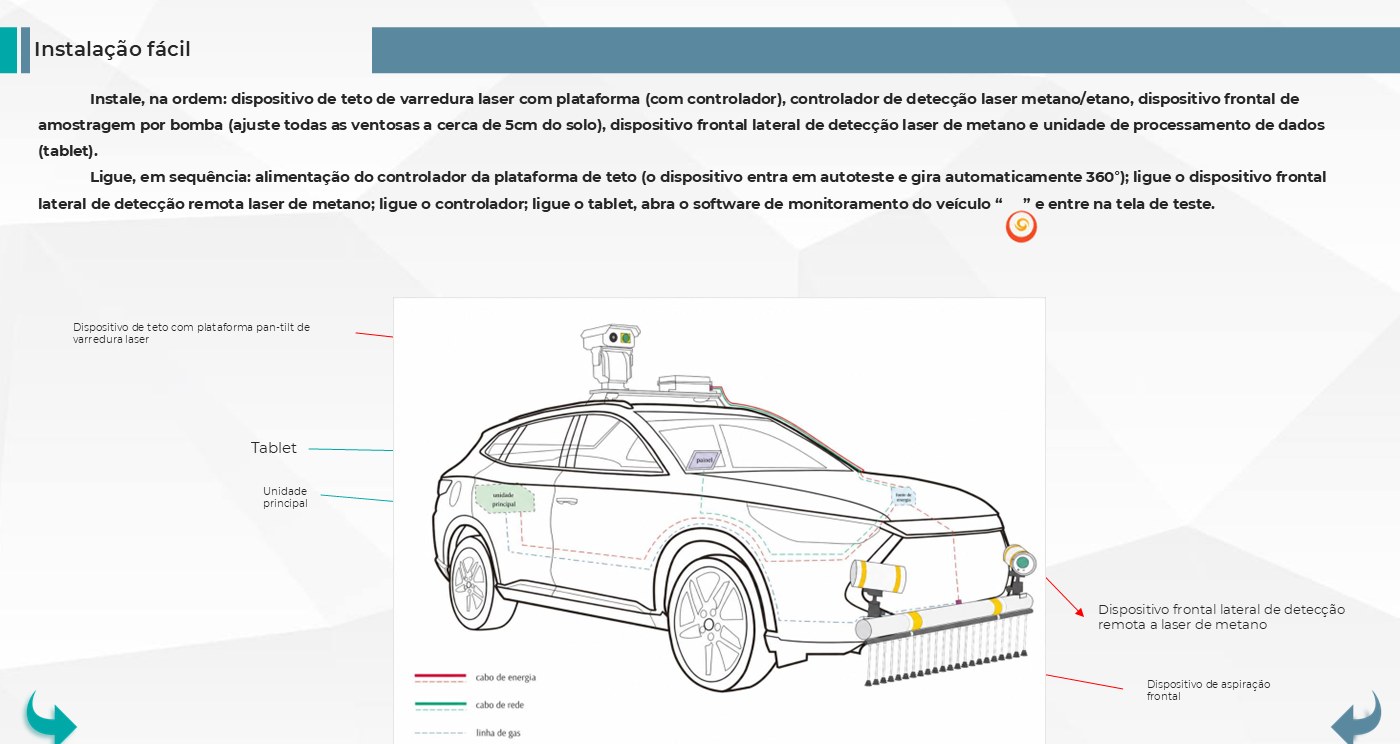

Montagem modular de instalação rápida, integrando-se aos módulos de teto, aspiração e unidade principal da Série S

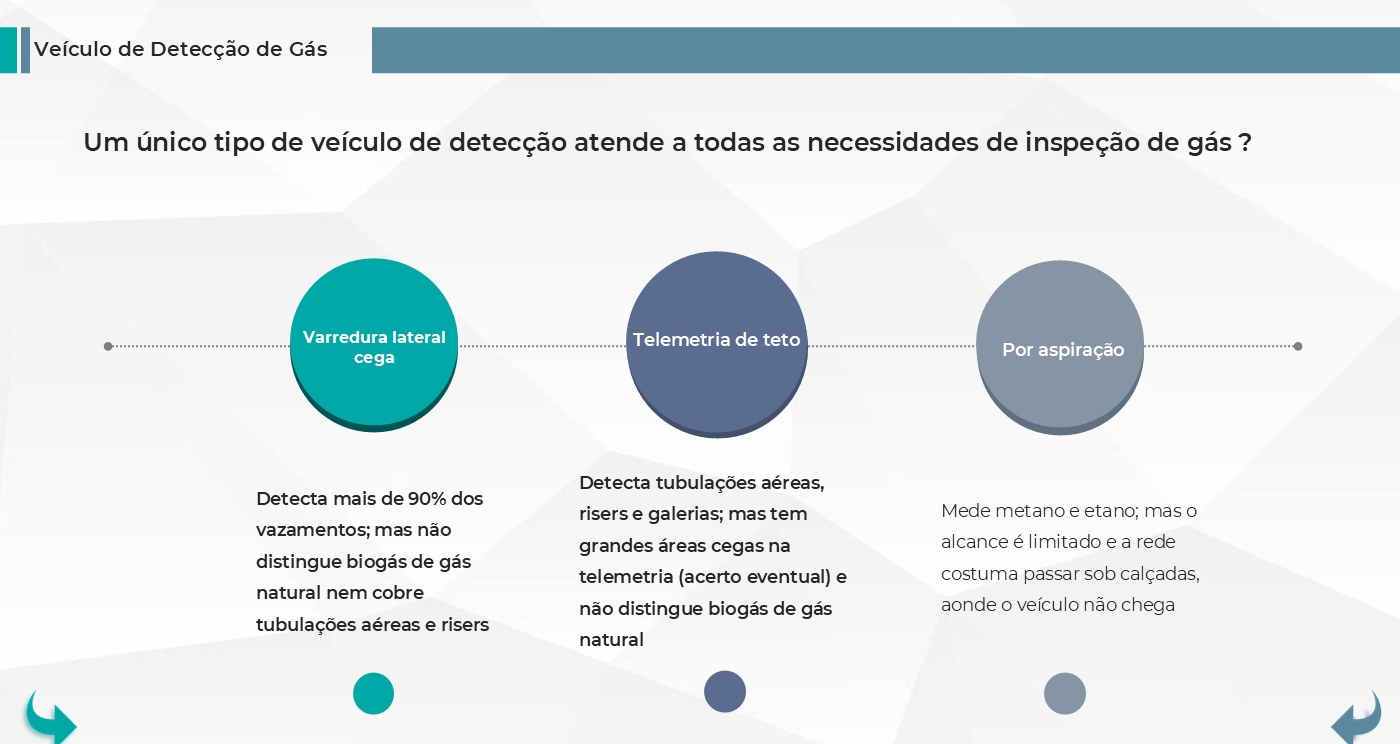

Aplicações
Onde o S600 atua.
Tubulações aéreas, risers e galerias
A varredura lateral a laser cobre trechos elevados e de difícil acesso, como risers, tubulações aéreas e galerias, que escapam a métodos de detecção restritos ao nível do solo.
Trechos com rede fora do alcance direto
Quando a rede passa sob calçadas ou em posições de traçado desconhecido, a detecção "às cegas" num raio de até 200 m amplia a cobertura da inspeção.
Estudo do comportamento de migração de gás
Apoia a análise de como o gás migra a partir de fissuras e poços de esgoto na faixa próxima à superfície (0–50 cm), auxiliando a rastrear a origem do vazamento.
Características
- Varredura lateral a laser para detecção cega, sem conhecer a posição da tubulação
- Direção e ângulo do feixe ajustáveis conforme o ambiente
- App de inspeção com rotas, alarmes e exportação de relatórios
- Aviso por voz e exibição em tempo real da concentração de metano
- Boa seletividade — responde apenas ao metano, sem interferência de escapamentos
- Altura de instalação do dispositivo ajustável
- Inicialização rápida, sem pré-aquecimento, com autoteste ao ligar
- Projeto veicular compatível com diversos veículos; instalação e remoção rápidas
Especificações técnicas
| Objeto de detecção | Metano (CH₄) |
|---|---|
| Princípio | Espectroscopia de absorção a laser de diodo sintonizável (TDLAS) |
| Distância de detecção | 100 / 150 / 300 m (opcional) |
| Faixa de detecção | 0 ~ 100.000 ppm·m |
| Resolução | 1 ppm·m |
| Tempo de resposta | 0,01 segundo |
| Amostragem | Varredura lateral a laser |
| Velocidade de inspeção | Recomendada 0–30 km/h · máx. 70 km/h |
| Alimentação | Pela rede elétrica do veículo |
| Temperatura de operação | −30 °C ~ 70 °C |
| Grau de proteção | IP68 |
| Modo de exibição | Exibição em tablet |
| Modo de alarme | Aviso por voz |
| Ponto de alarme | Configurável |
| Calibração | Detecção e calibração automáticas ao ligar |
| Classe de laser | Infravermelho: Classe 1; indicador verde: Classe 3R |
Certificações
Homologações e certificados.
Certificações do fabricante Ruyang para esta linha.
Documentação técnica
Veja em detalhe.
S600 · Sistemas Veiculares & Aéreos
Quer uma proposta para o S600?
Enviamos cotação, ficha técnica completa e condições de fornecimento ou locação.
