Redes urbanas de gás
Cobertura de redes de alta, média e baixa pressão em ambiente urbano, incluindo faixas verdes, espaços confinados e estações no raio de monitoramento.
Monitoramento Remoto IoT
SentinelaSentinela de Rede de Tubulação tipo Poste
Dispositivo terminal de sensoriamento que combina IoT, big data, imagens com IA, sensoriamento de vibração, computação de borda e identificação de biogás — criando soluções inteligentes para redes urbanas, áreas verdes, vias de pedestres, espaços confinados e situações de vibração por obras de terceiros.
0,1 %LELPonto de alarme
≥ 25 mRaio de vibração
IP68Proteção
Como funciona
Uma sentinela em marco que enxerga, ouve e sente a rede de gás 24h
O Pile Sentinel é um terminal inteligente instalado em marco (bollard) ao longo da rede de gás, que reúne em um único ponto quatro camadas de vigilância: detecção de metano por espectroscopia de absorção a laser (TDLAS), sensoriamento de vibração, visão AI 360° e posicionamento BeiDou. O sensor a laser mede a concentração de CH4 com alta precisão e imunidade a interferências, enquanto o sensor de vibração vigia continuamente um raio de 25 m ou mais, capturando desde o microafrouxamento de equipamentos até impactos fortes de escavação.

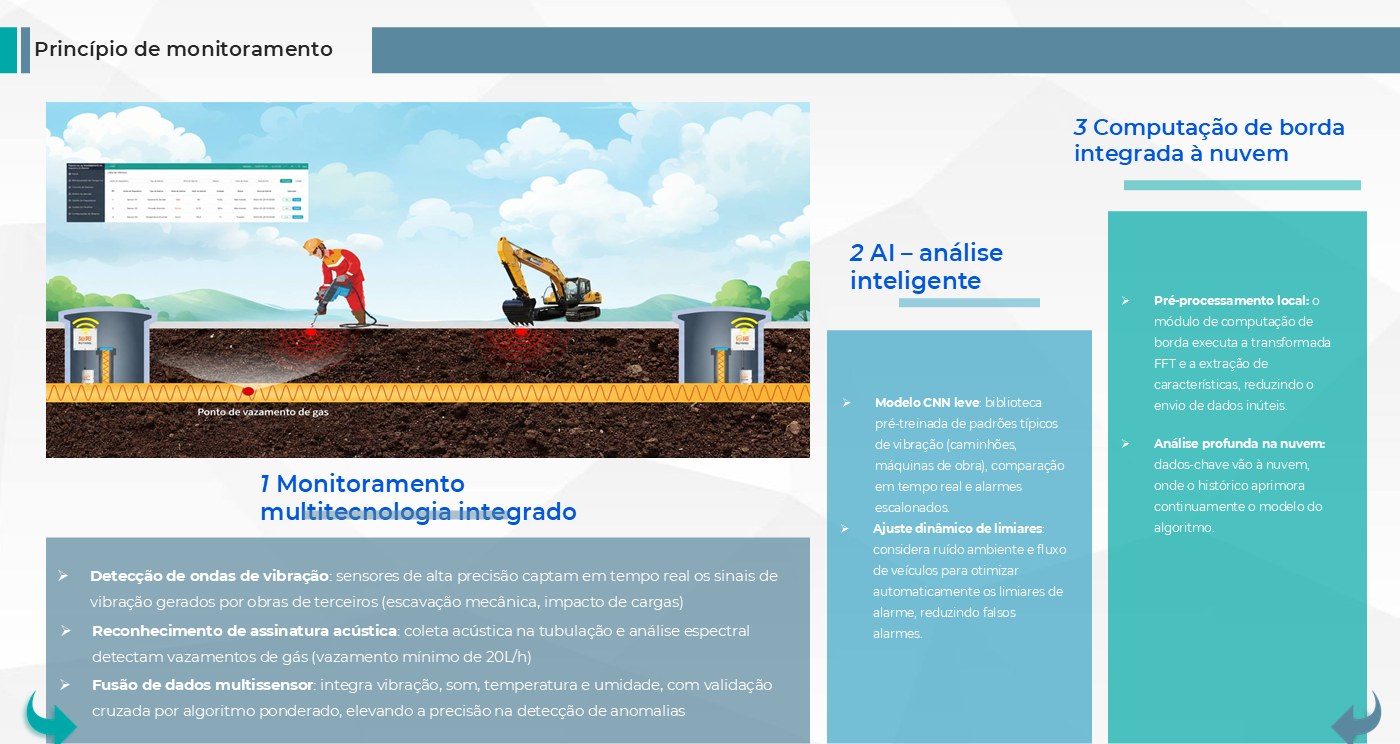

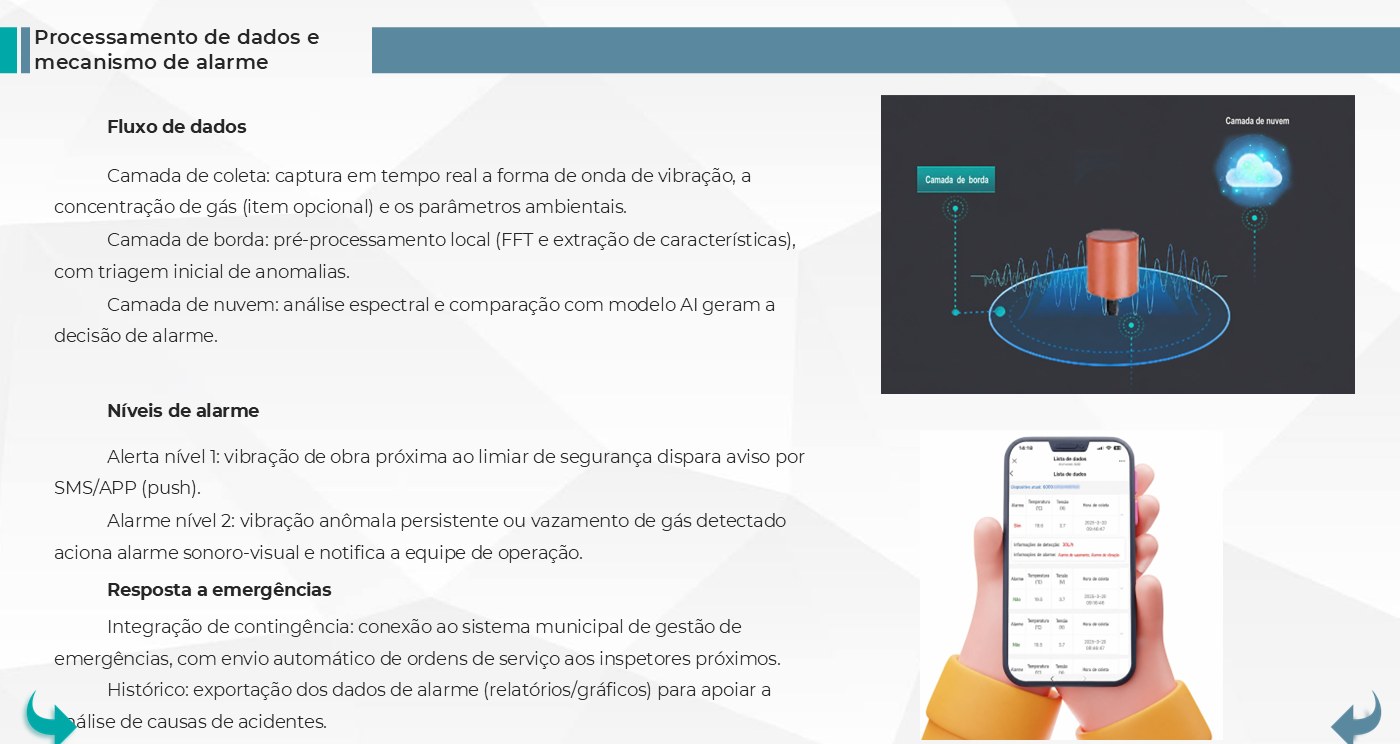

O grande diferencial está na fusão inteligente dos dados: a Ruyang combina reconhecimento de assinatura acústica na tubulação com a leitura de vibração, temperatura e umidade e, por meio de um algoritmo de fusão ponderada e um modelo CNN leve pré-treinado, distingue vazamentos reais e obras de terceiros (caminhões, máquinas pesadas) de ruídos comuns do ambiente. O processamento na borda (FFT e extração de características) filtra localmente o que é relevante e envia apenas o essencial via NB-IoT/4G para a nuvem, onde o histórico refina continuamente o modelo. Ao detectar anomalia, o equipamento localiza a fonte, dispara alarme escalonado e registra imagem panorâmica para resposta imediata.
Recursos e funções
O que o Sentinela faz.

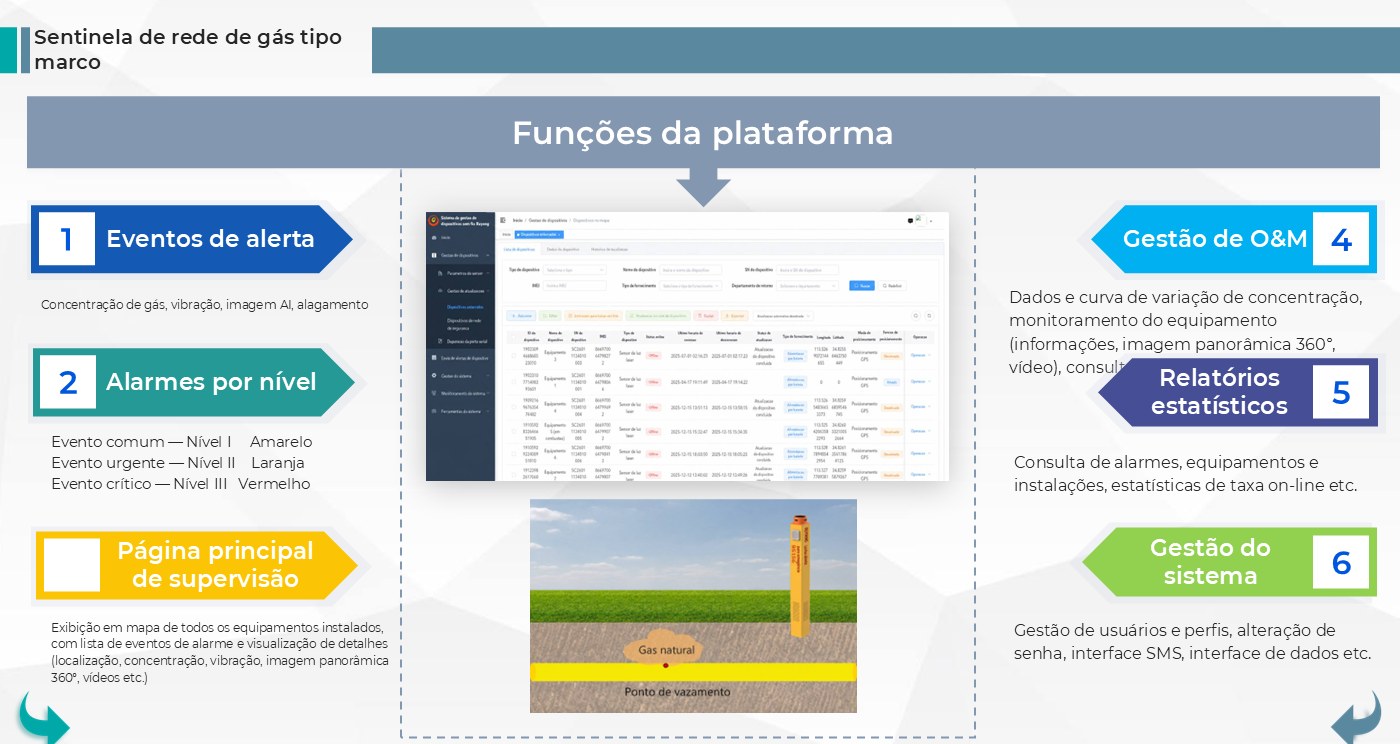

Plataforma web de supervisão com todos os equipamentos exibidos em mapa, lista de eventos e detalhes (localização, concentração, vibração, imagem panorâmica 360° e vídeos)
Alarmes escalonados em três níveis: evento comum (amarelo), urgente (laranja) e crítico (vermelho), com push automático por SMS, APP e miniaplicativo
Visão AI 360° com captura simultânea nas quatro direções e foto disparada automaticamente em caso de inclinação ou tombamento do equipamento
Modelo CNN leve com biblioteca pré-treinada de padrões de vibração (caminhões, máquinas de obra) para comparação em tempo real e classificação de eventos
Ajuste dinâmico de limiares que considera ruído ambiente e fluxo de veículos, reduzindo automaticamente os falsos alarmes
Módulo de gestão de O&M com curvas de variação de concentração, monitoramento do equipamento, consulta de trajetos e status em tempo real
Relatórios estatísticos de alarmes, equipamentos e instalações, incluindo taxa on-line, e exportação de dados para análise de causas

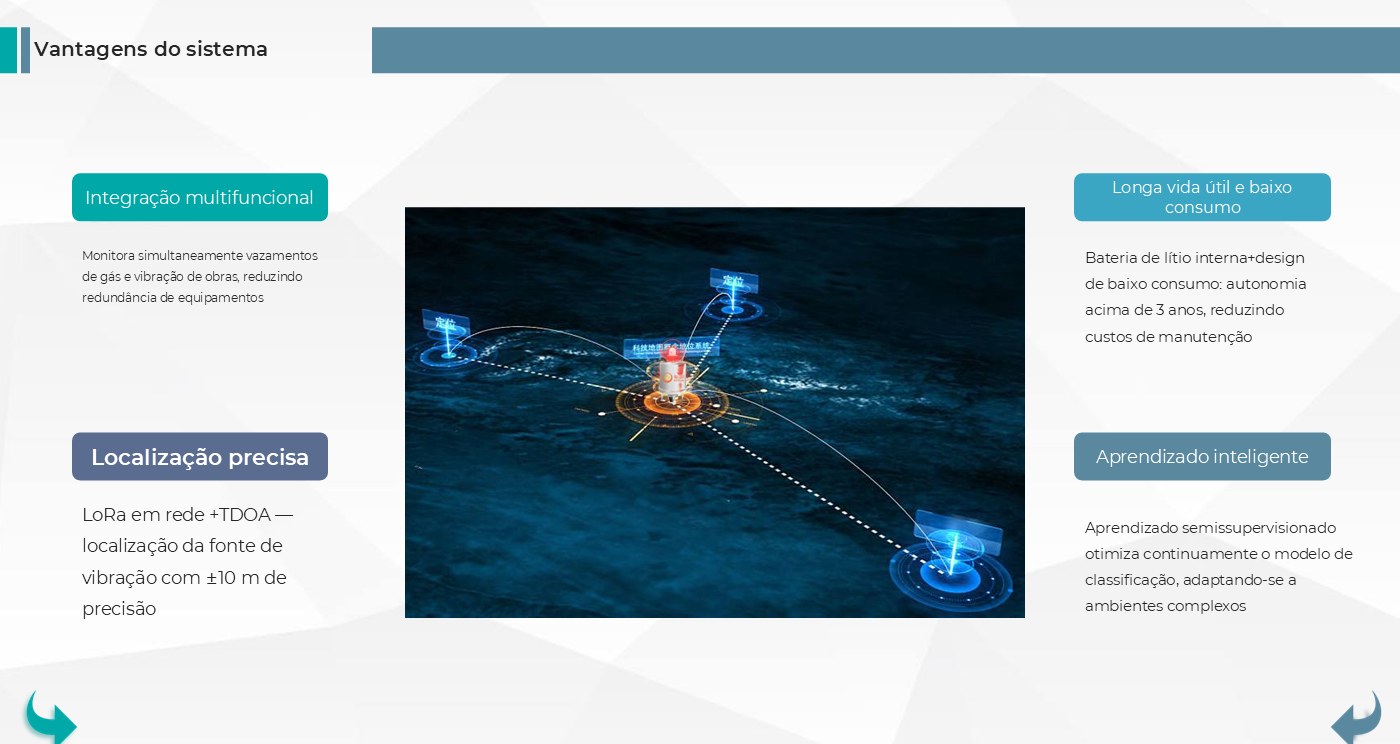

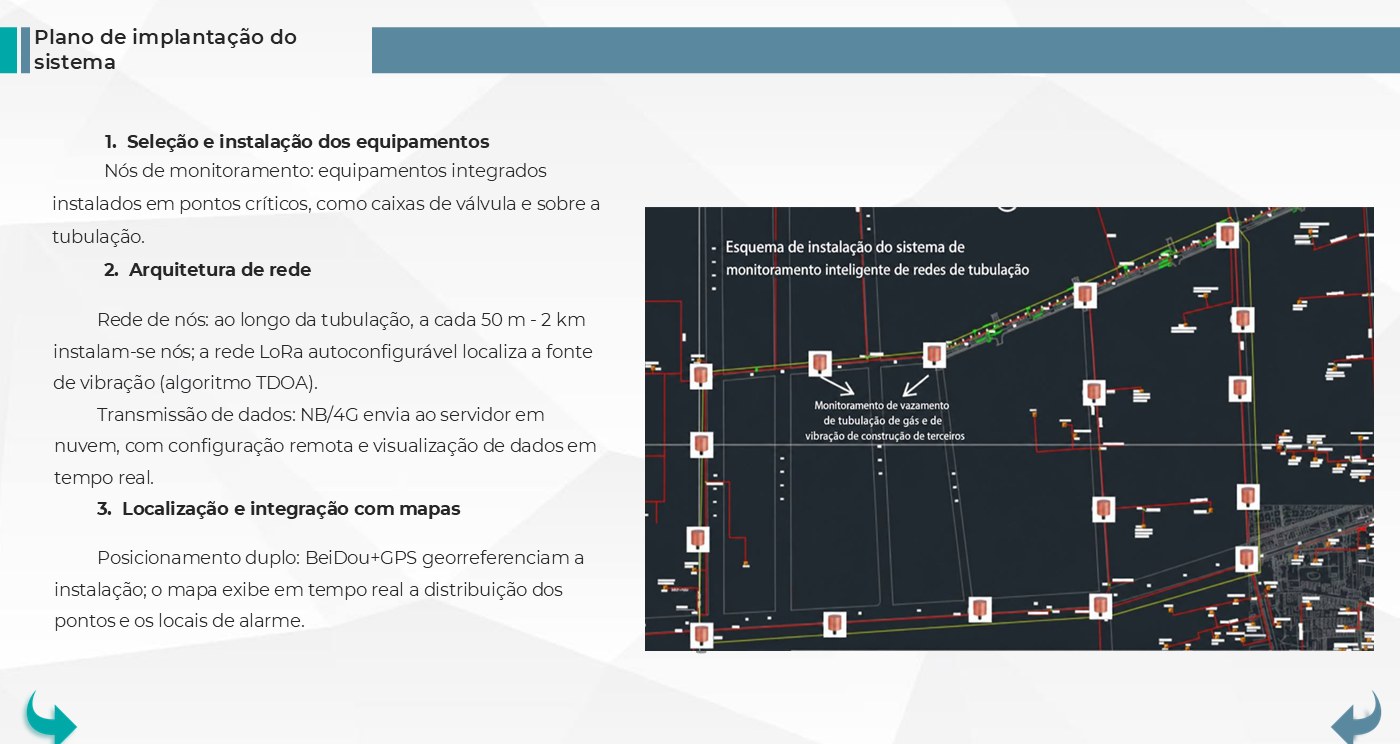

Localização da fonte de vibração por rede LoRa e algoritmo TDOA, com precisão de ±10 m
Integração com o sistema municipal de gestão de emergências, com envio automático de ordens de serviço aos inspetores mais próximos

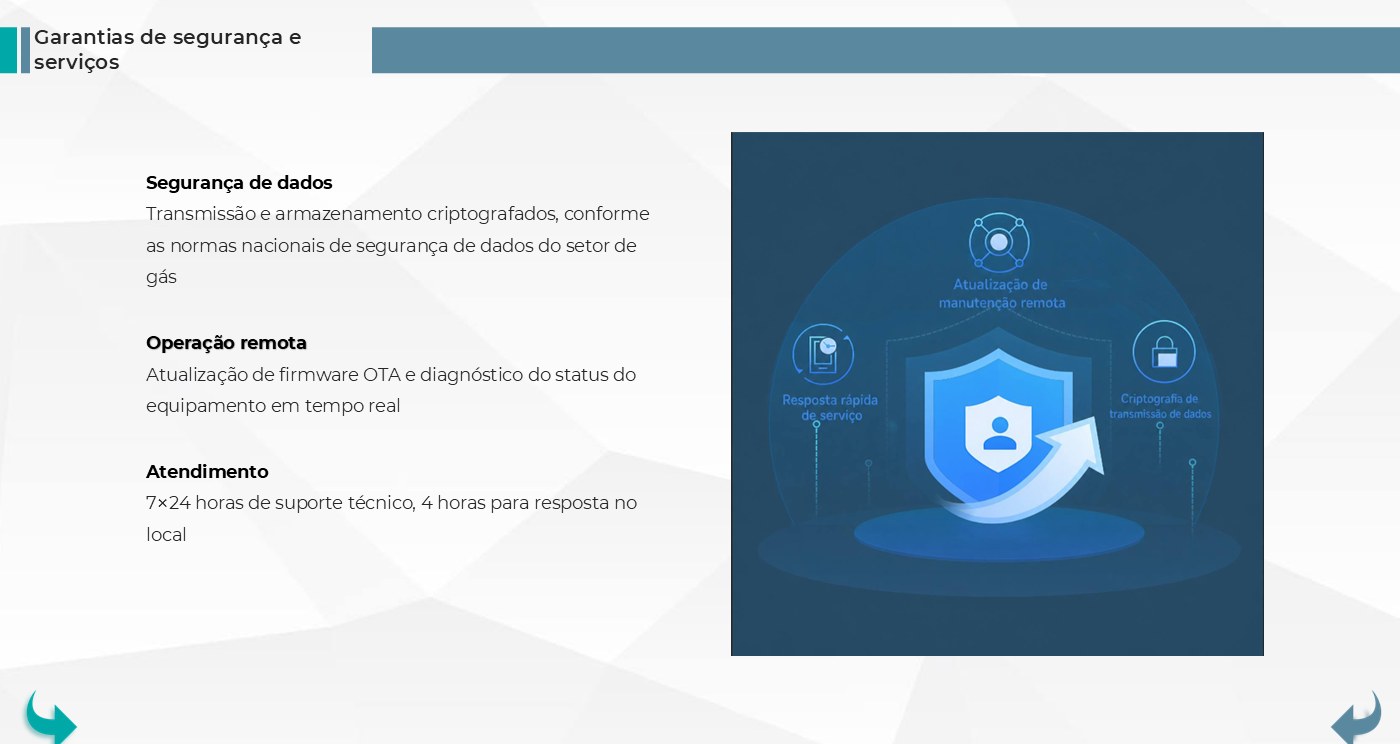

Atualização de firmware OTA e diagnóstico remoto do equipamento, com dados criptografados em transmissão e armazenamento
Aplicações
Onde o Sentinela atua.
Áreas de obras frequentes
Proteção ativa em regiões de reformas viárias e construção de metrô, onde a escavação de terceiros é a principal causa de rompimento e vazamento de dutos.
Tubulações industriais e gasodutos de transporte
Vigilância de dutos em plantas industriais e linhas de transporte de gás, detectando simultaneamente vazamentos e vibração anômala de intervenção externa.
Prevenção de danos por terceiros (third-party)
Instalado sobre a tubulação, na parede do tubo ou em pontos de purga e caixas de válvula, identifica escavação e impacto mecânico antes que causem acidentes.
Características
- Monitora gás, vibração, vibração + imagem de IA e imersão
- Câmera com captura 360° em 4 direções, sem pontos cegos
- Monitoramento de vibração 24 h, raio ≥ 25 m
- Alarme hierárquico em 3 níveis
- Plataforma com mapa, gestão de eventos e relatórios

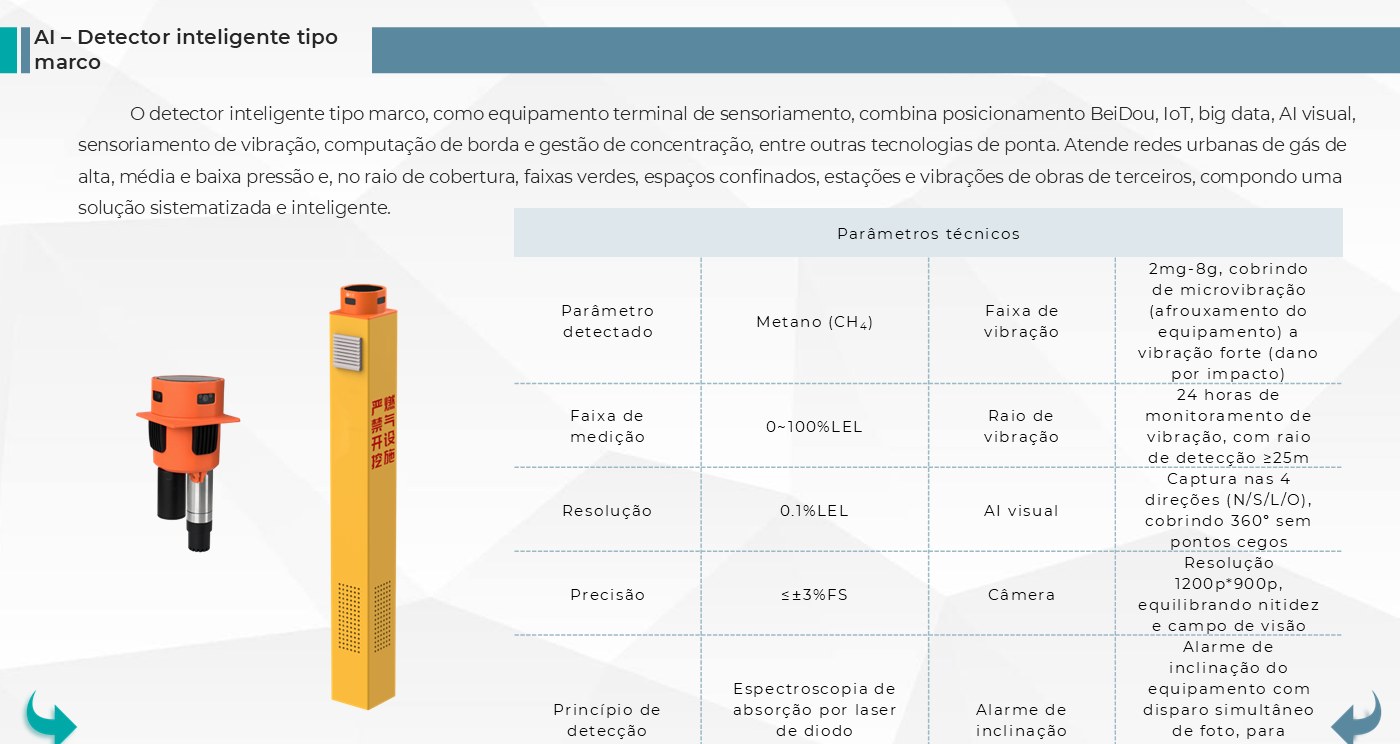

Especificações técnicas
| Objeto de detecção | Metano (CH₄) |
|---|---|
| Princípio | TDLAS |
| Faixa de detecção | 0 ~ 100 %LEL |
| Resolução | 0,1 %LEL |
| Vibração | 2 mg – 8 g (micro a impacto) |
| Raio de vibração | ≥ 25 m, monitoramento 24 h |
| Câmera | 1200p × 900p, 360° em 4 direções |
| Comunicação | 4G/NB-IoT |
| Duração da bateria | ≥ 3 anos (modo padrão) |
| Grau de proteção | IP68 |
| Ponto de alarme | Configurável |
| Modo de alarme | App/applet e alarme por SMS |
| Fixação | Tipo poste (fincado no solo) |
| Posicionamento | BeiDou |
| Exatidão | ≤ ±3% FE |
| Instalação | Conexão por contato e sem fio |
| Temperatura de operação | −40 °C ~ 70 °C |
| Marcação Ex | Ex ia IIC T4 Ga |
Certificações
Homologações e certificados.
Certificações do fabricante Ruyang para esta linha.
Documentação técnica
Veja em detalhe.
Sentinela · Monitoramento Remoto IoT
Quer uma proposta para o Sentinela?
Enviamos cotação, ficha técnica completa e condições de fornecimento ou locação.
