Caixas de válvulas de gás
Monitoramento ininterrupto e alerta antecipado de vazamento de metano dentro de caixas de válvulas da rede de distribuição de gás, um dos pontos de maior risco de acúmulo em espaço confinado.
Monitoramento Remoto IoT
GTQ-WX200Terminal de Monitoramento Remoto de Gás
Terminal com transmissão remota sem fio para monitorar concentração de gás e pressão da tubulação em espaços confinados (poços de gás). Projetado com sensor a laser e consumo ultrabaixo, envia periodicamente os dados ao centro de dados e dispara alarme imediato ao ultrapassar os limiares.
≥ 3 anosAutonomia (padrão)
4G/NB-IoTTransmissão
IP68Proteção
Como funciona
Detecção de gás por laser (TDLAS) com vigilância 24 horas
O GTQ-WX200 é um terminal de monitoramento remoto que usa espectroscopia de absorção por laser de diodo sintonizável (TDLAS) para medir a concentração de metano (CH4) com altíssima estabilidade e sem contato químico com o gás. Em vez de reagir quimicamente como sensores catalíticos ou eletroquímicos, o feixe de laser mede a absorção da luz pela molécula de gás, o que elimina desgaste do sensor, envenenamento e desvios de leitura ao longo do tempo, garantindo precisão de longo prazo em ambientes agressivos.
Instalado em espaços subterrâneos confinados, o equipamento faz leituras periódicas por difusão e transmite os dados pela rede celular (4G/NB-IoT) para o centro de dados. O envio segue duplo mecanismo: periódico programado e imediato por alarme. Quando a concentração ultrapassa o limite configurado, o dispositivo dispara na hora o envio do alerta, permitindo estatísticas, consulta e backup histórico das concentrações de cada ponto monitorado em campo.
Recursos e funções
O que o GTQ-WX200 faz.
Duplo mecanismo de envio de dados: transmissão periódica programada somada a envio imediato disparado por alarme

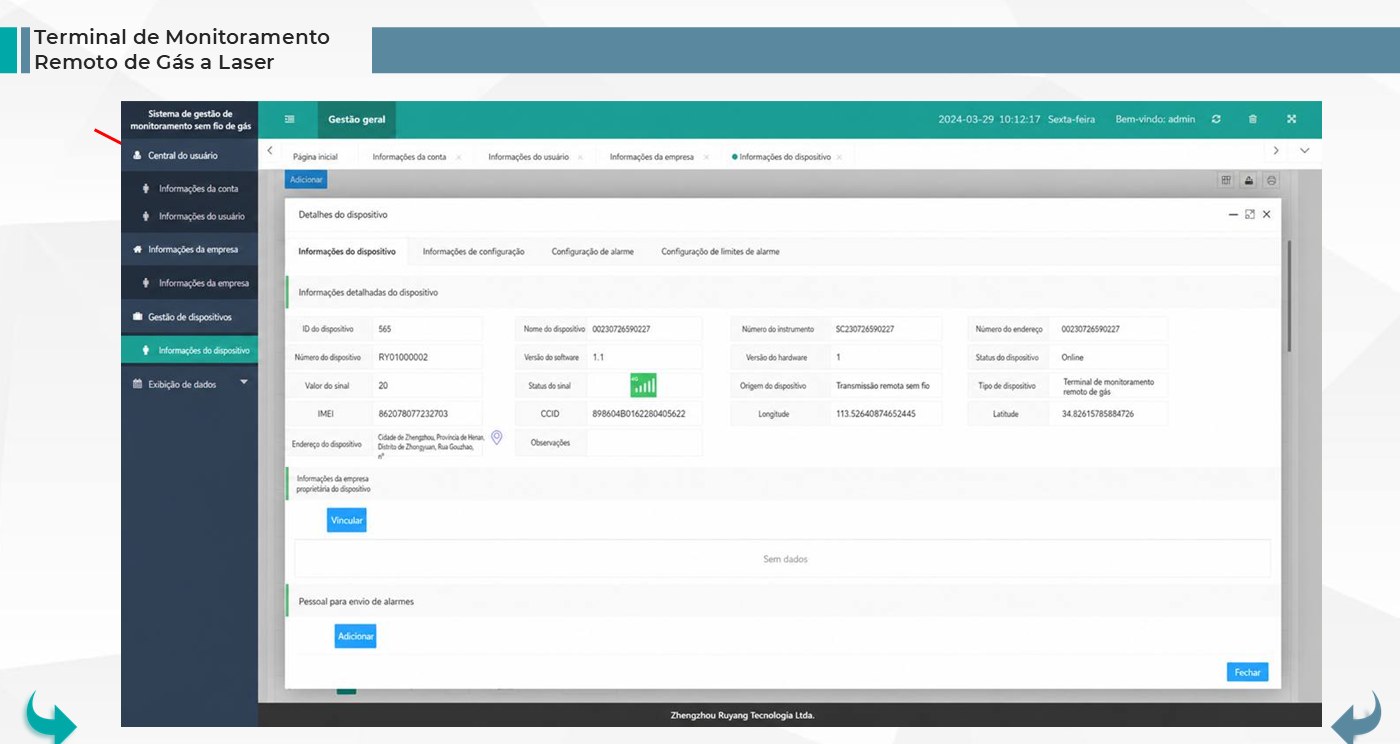

Configuração remota de todos os parâmetros pela plataforma, sem necessidade de deslocar equipe até o local do equipamento
Alarme multinível configurável (baixo, alto e muito alto), de fácil ajuste pelo próprio usuário
Notificação de alarme por múltiplos canais: plataforma web, SMS, aplicativo e miniaplicativo
Retransmissão automática dos dados off-line: após queda de rede, o histórico do período sem sinal é reenviado ao restabelecer a conexão

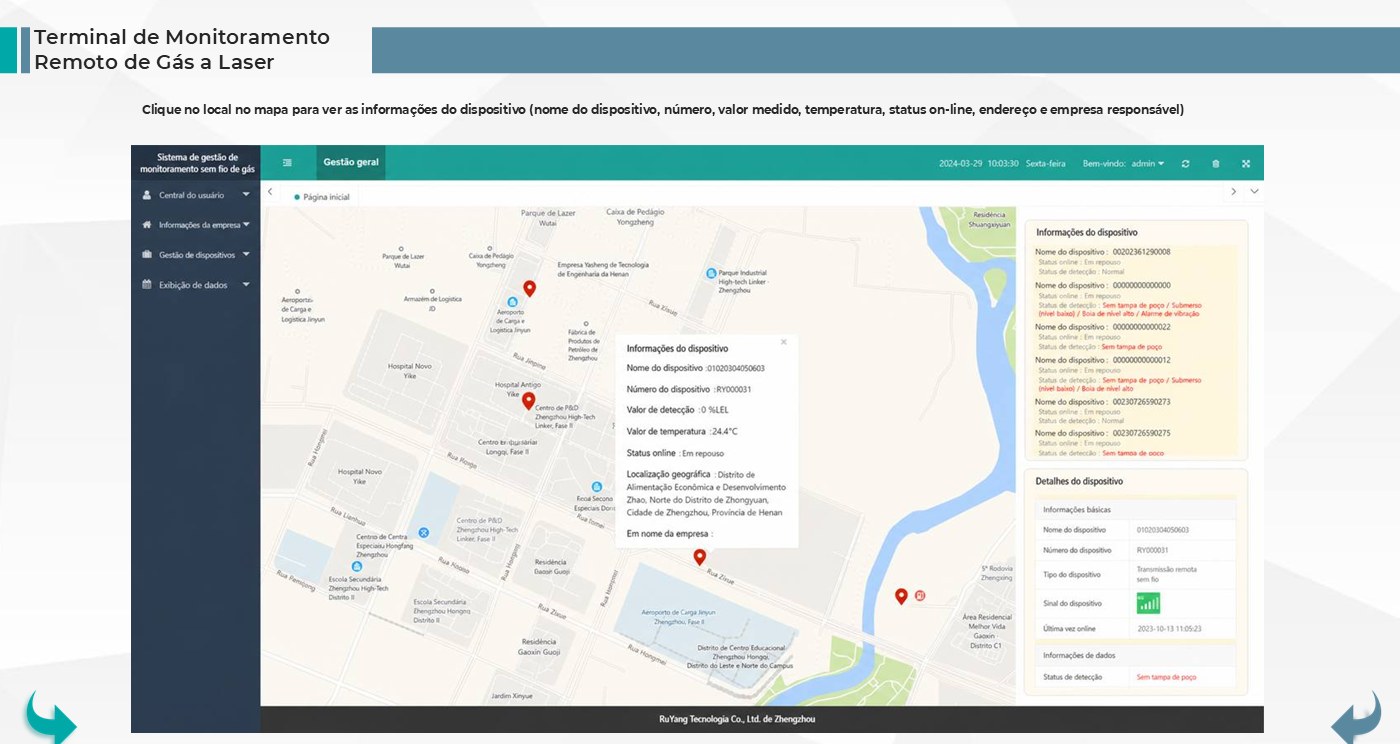

Visualização georreferenciada em mapa: basta clicar no ponto para ver nome, número, valor medido, temperatura, status on-line, endereço e empresa responsável
Georreferenciamento por posicionamento BeiDou de cada terminal instalado em campo
Design de consumo ultrabaixo para longa autonomia da bateria de lítio interna, com opção de alimentação solar externa
Painel central com estatísticas, consultas e backup histórico das concentrações de cada ponto monitorado
Aplicações
Onde o GTQ-WX200 atua.
Poços de visita de água e esgoto
Vigilância contínua de gás em poços de visita das redes de água e esgoto, onde a formação de metano representa risco de explosão e asfixia para equipes de manutenção.
Poços de energia elétrica e telecomunicações
Detecção de migração de gás para galerias e poços subterrâneos de energia elétrica e telecom, prevenindo acidentes em infraestruturas urbanas interligadas.
Infraestruturas críticas urbanas

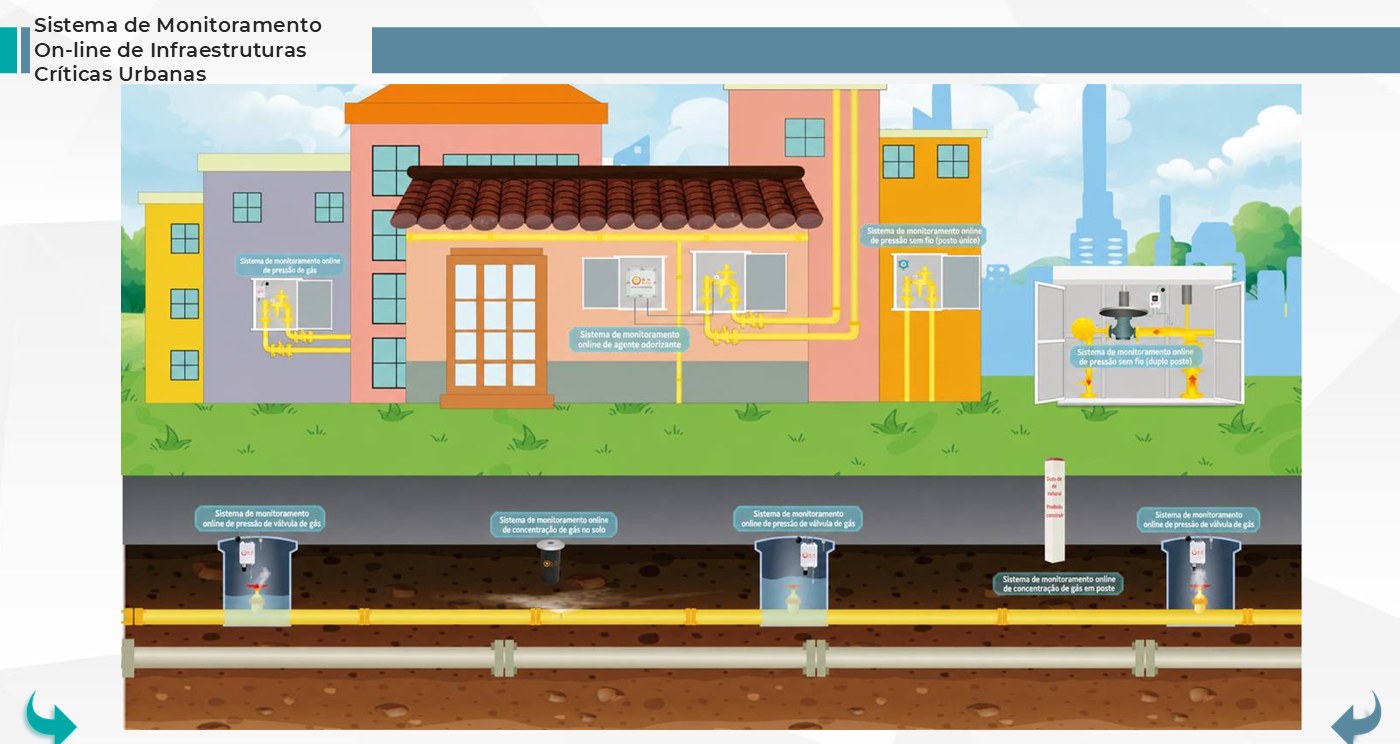

Sistema de monitoramento on-line para a malha de espaços subterrâneos confinados da cidade, integrando todos os pontos a um centro de dados único para alerta antecipado em escala municipal.
Características
- Consumo ultrabaixo com bateria de lítio de longa duração
- Transmissão 4G/NB-IoT
- Upload duplo: periódico e por alarme
- Configuração remota de parâmetros, sem acesso físico
- Equipamento intrinsecamente seguro para áreas Ex

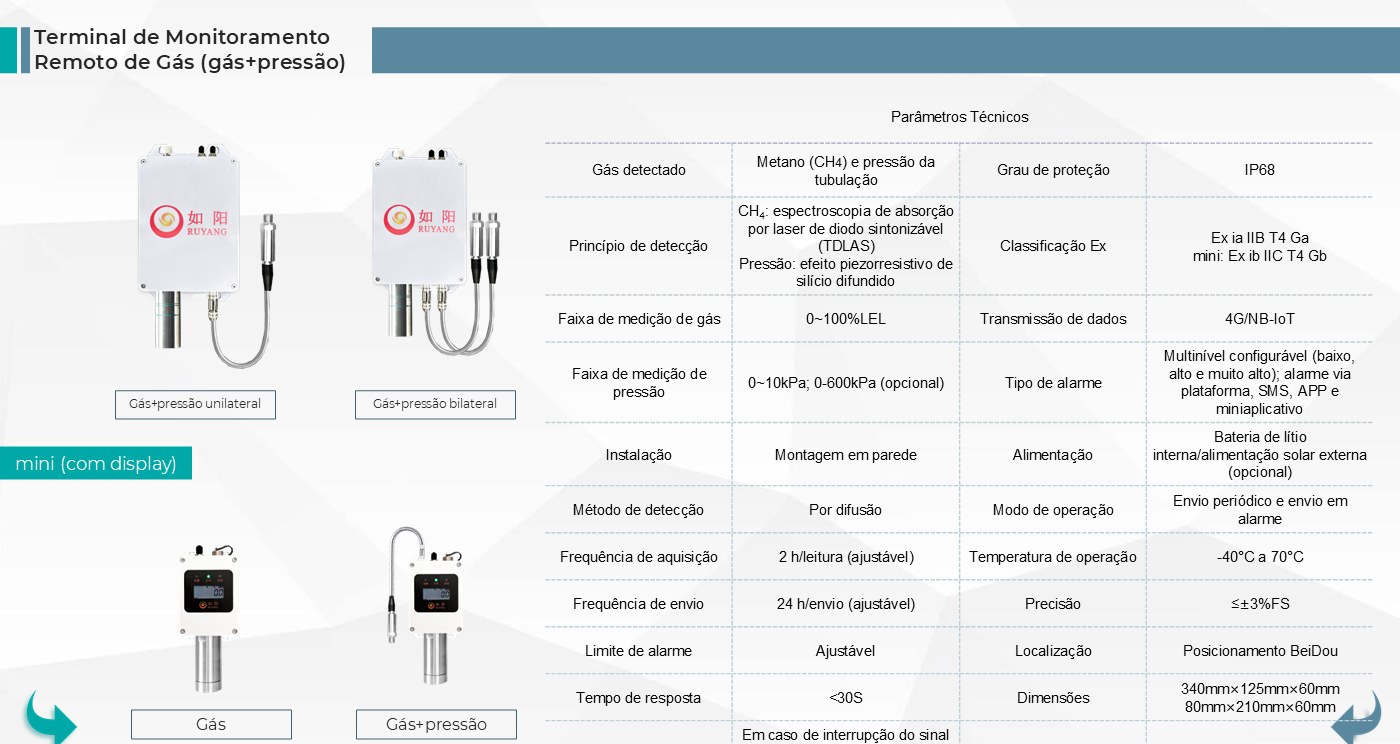

Especificações técnicas
| Objeto de detecção | CH₄, pressão, nível e tampa de poço |
|---|---|
| Princípio | Espectroscopia a laser + efeito piezoresistivo |
| Faixa de gás | 0 ~ 100 %LEL |
| Faixa de pressão | Média 0–600 kPa · Baixa 0–10 kPa |
| Tempo de resposta | < 30 s |
| Transmissão de dados | 4G/NB-IoT |
| Duração da bateria | ≥ 3 anos (modo padrão) |
| Temperatura de operação | −40 °C ~ 70 °C |
| Peso | 2.600 g |
| Grau de proteção | IP68 |
| Exatidão | ≤ ±3% FE |
| Amostragem | Difusão |
| Frequência de aquisição | 2 h/leitura (ajustável) |
| Frequência de upload | 24 h/envio (ajustável) |
| Modo de operação | Upload periódico e por alarme |
| Instalação | Fixação na parede |
| Dimensões | 340 × 125 × 60 mm |
| Marcação Ex | Ex ia IIB T4 Ga |

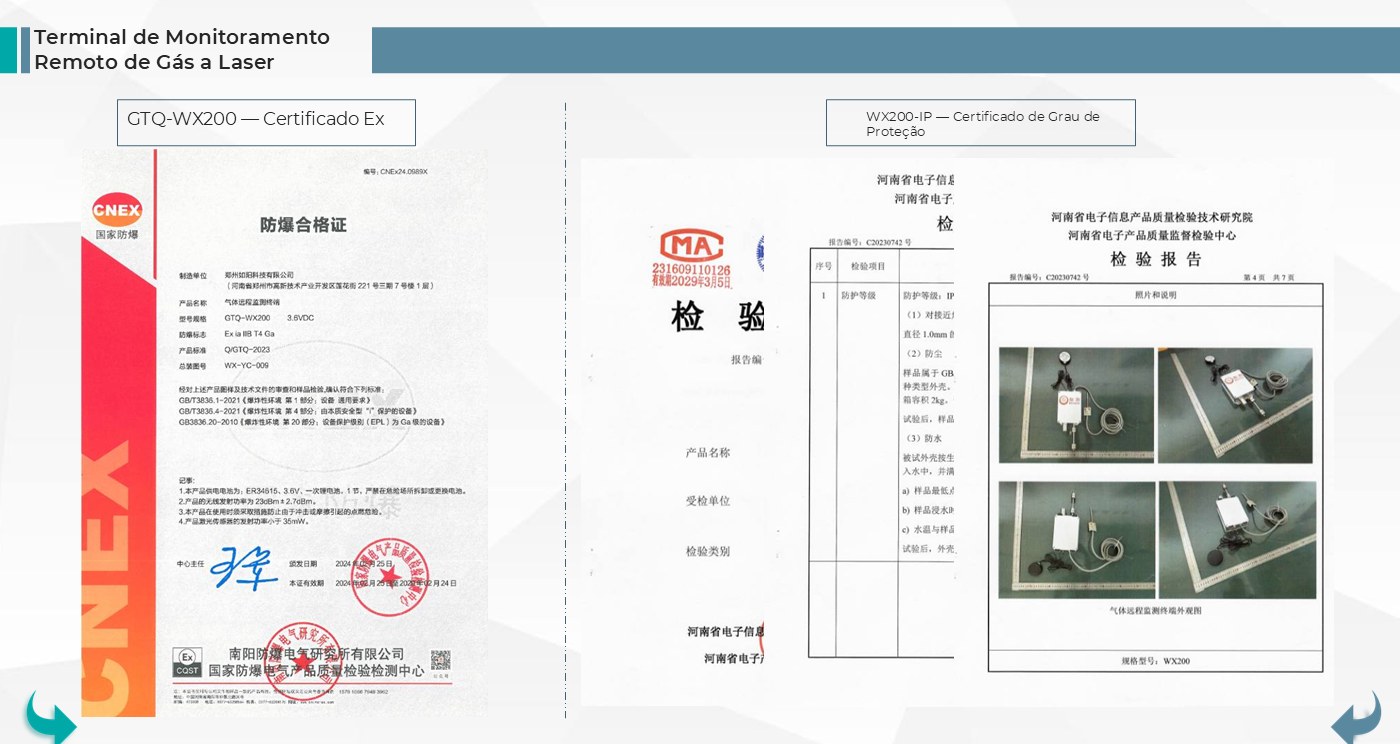

Certificações
Homologações e certificados.
Certificações do fabricante Ruyang para esta linha.
Documentação técnica
Veja em detalhe.
Casos e referências
Comprovado em campo.
Referências de implantação do fabricante Ruyang.
Referência do fabricante Ruyang: China Gas de Suizhou opera 719 unidades do terminal.
Referência do fabricante Ruyang: Xinhe Gas com 693 unidades instaladas.
Referência do fabricante Ruyang: China Construction Third Bureau com 590 unidades.
Referência do fabricante Ruyang: Grupo de Gás de Wuhan com 300 unidades.
Referência do fabricante Ruyang: Shenzhen Energy Bazhou Gas com 230 unidades.
Referência do fabricante Ruyang: Xinyang Fudi Gas com 176 unidades da versão gás+pressão unilateral.
Referência do fabricante Ruyang: Secretaria de Habitação e Construção de Macheng com 121 unidades.
