Monitoramento do trecho final da rede
Vigilância contínua do teor de odorizante nos pontos mais distantes da rede, onde a concentração cai por adsorção na tubulação - assegurando que o gás permaneça perceptível acima do teor mínimo detectável.
Monitoramento Remoto IoT
GQ-TX100Monitoramento Online de Odorante (THT)
Monitora o teor de odorante (THT) na rede de tubulação, assegurando conformidade, otimizando os pontos de odorização, reduzindo custos com odorante e garantindo a segurança no uso do gás. Mede também temperatura e pressão na tubulação.
0–100 mg/m³Faixa de THT
0,1 mg/m³Precisão
IP68Proteção

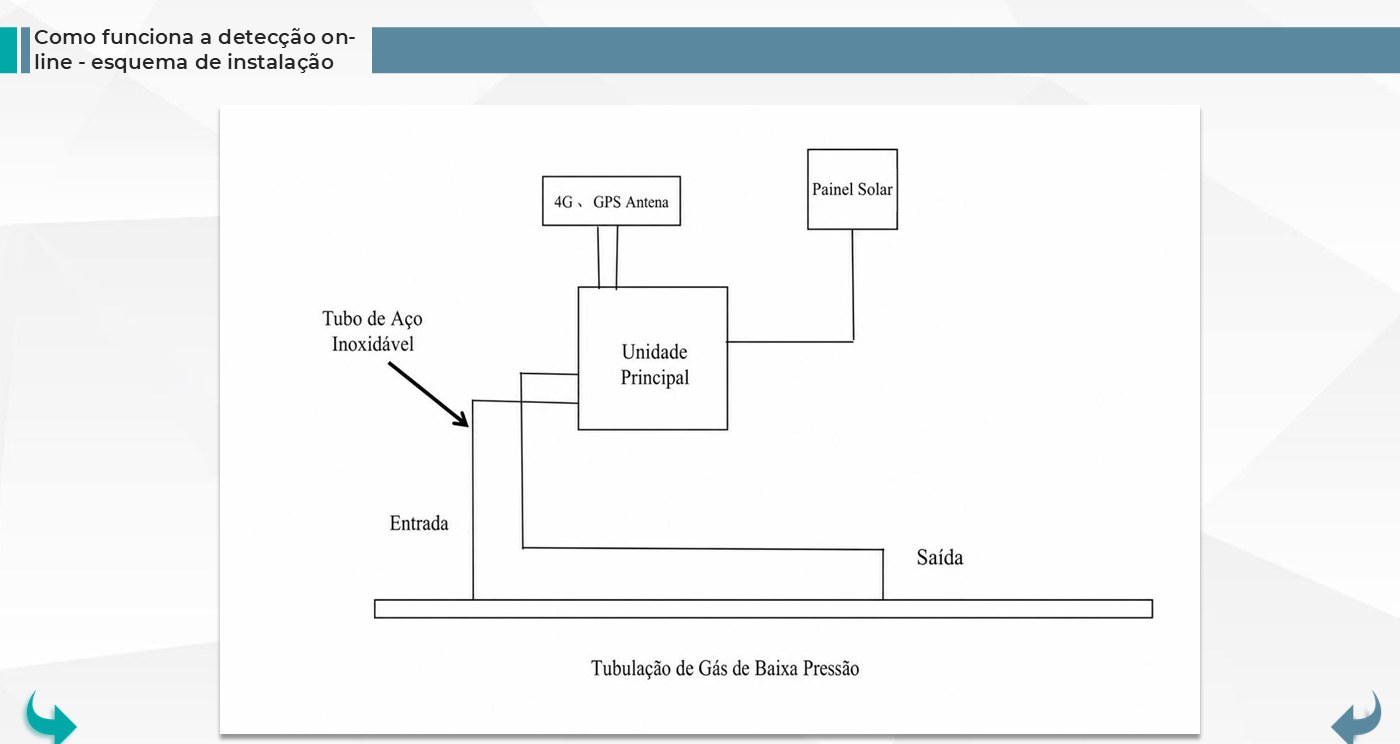

Como funciona
Detecção on-line do odorizante direto na rede de gás
O TX100 mede continuamente, em campo, o teor de odorizante (THT - tetra-hidrotiofeno) e a pressão do gás na tubulação, transmitindo os dados em tempo real para a central. Diferente da coleta manual com detectores portáteis, ele monitora automaticamente os pontos críticos da rede - em especial o trecho final, onde a concentração do odorizante tende a cair por adsorção nas paredes do tubo, ferrugem e condensados ao longo da distância.
Com essa leitura contínua, a distribuidora garante que o gás chegue a todos os pontos com teor de odorizante dentro da faixa segura de detecção, dispara alarmes quando o valor sai do padrão e ajusta a dosagem ou o posicionamento dos pontos de odorização com base em dados reais. O resultado é gás mais seguro para o usuário final, economia de odorizante e conformidade com as normas de odorização de gás urbano.

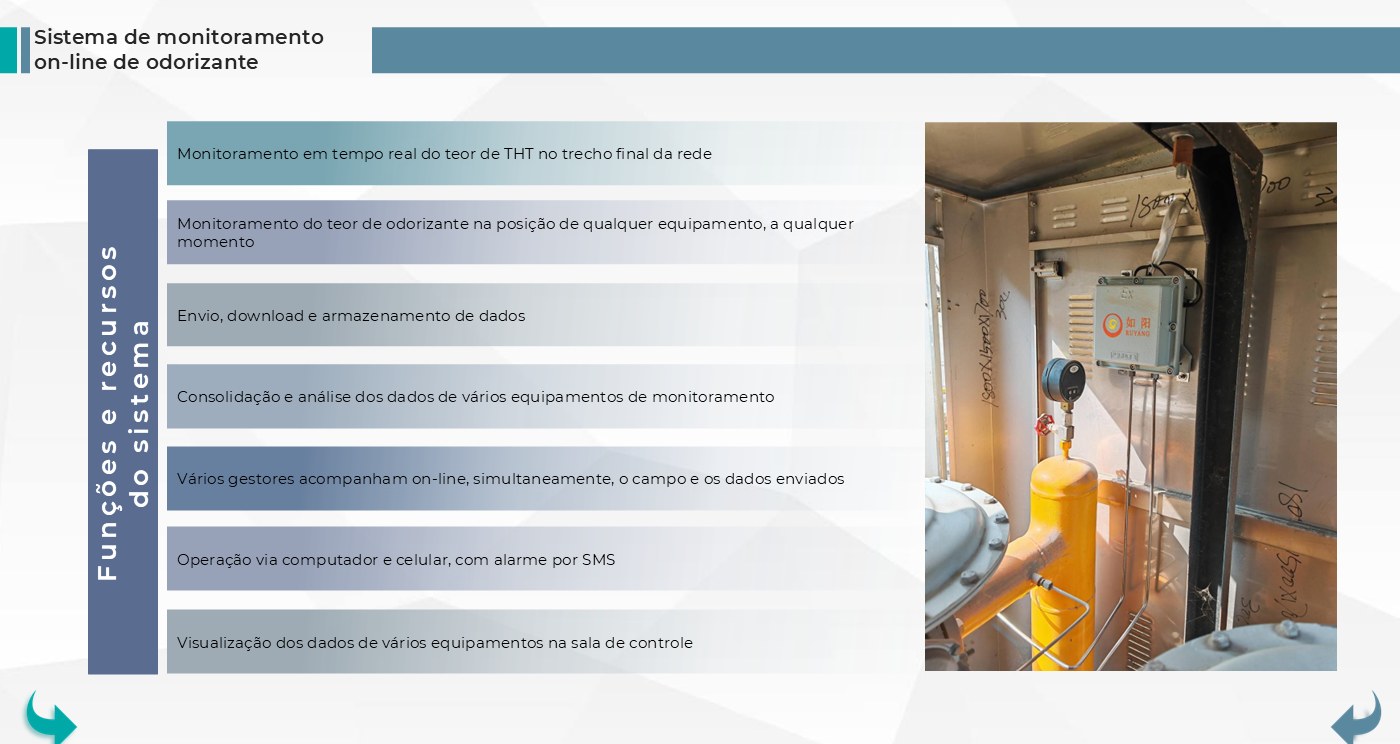

Recursos e funções
O que o GQ-TX100 faz.

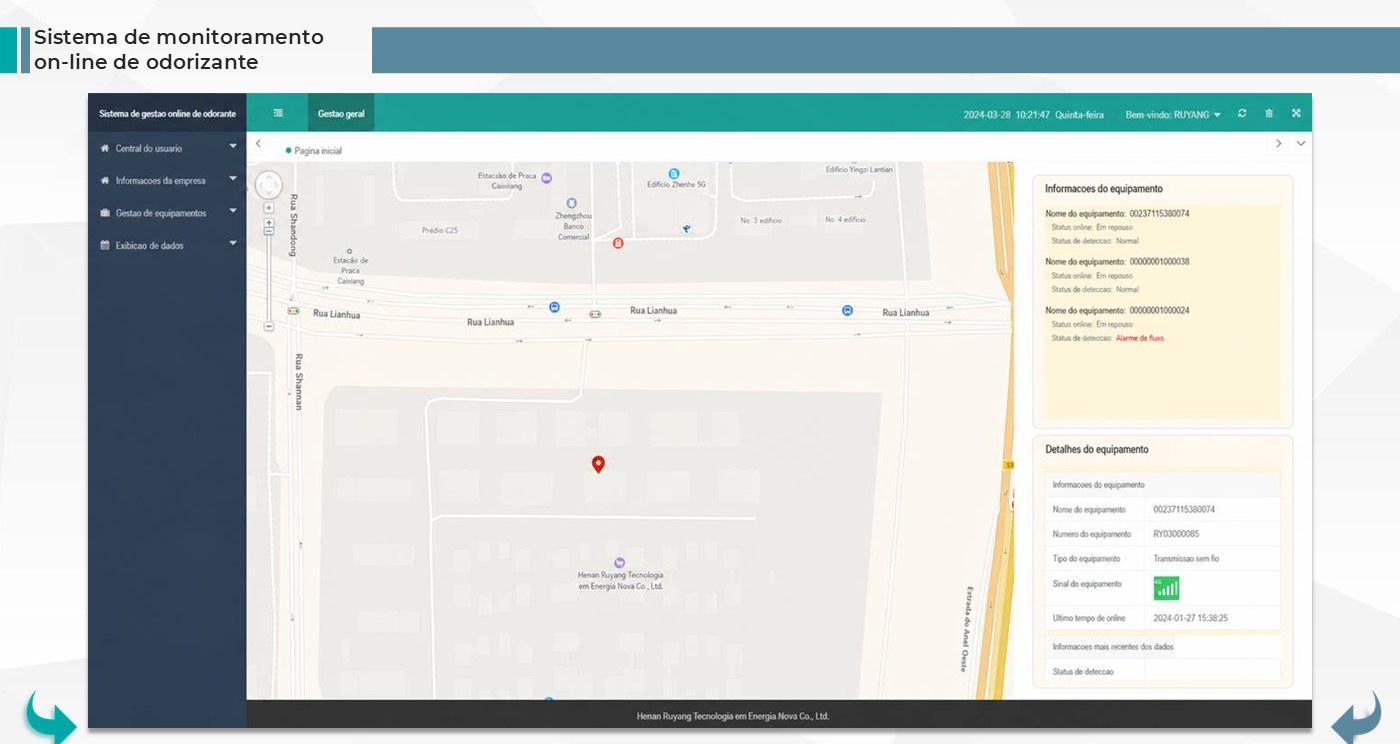

Software de gestão que consolida e analisa dados de múltiplos equipamentos de monitoramento em um único painel
Operação completa via computador e celular, com acesso remoto ao teor de odorizante de qualquer equipamento a qualquer momento
Alarme em tempo real com pontos de alarme configuráveis e notificação por SMS
Posicionamento BeiDou com rastreamento de trajeto e função antifurto do equipamento
Envio de dados em dois modos: programado (agendado) e por alarme (evento crítico)
Armazenamento de dados local e em nuvem, sem risco de perda de medições
Múltiplos modos de transmissão (NB-IoT / 4G) para rede estável e de alta velocidade
Consulta rápida e exportação do histórico em relatórios e gráficos
Acompanhamento simultâneo por vários gestores, com visualização centralizada na sala de controle
Projeto de ultrabaixo consumo de energia para operação prolongada em campo
Aplicações
Onde o GQ-TX100 atua.
Distribuidoras e concessionárias de gás urbano
Substitui a coleta manual por detectores portáteis por um sistema automatizado e rastreável, reduzindo custo de mão de obra e eliminando falhas de registro em operações de larga escala.
Otimização dos pontos de odorização
Os dados históricos e em tempo real orientam o ajuste da dosagem e a melhor disposição dos pontos de injeção de odorizante, economizando insumo sem comprometer a segurança.
Gestão remota em sala de controle
Centraliza a leitura de todos os equipamentos de campo, permitindo que vários gestores acompanhem simultaneamente, on-line, a situação da rede e recebam alarmes imediatos.

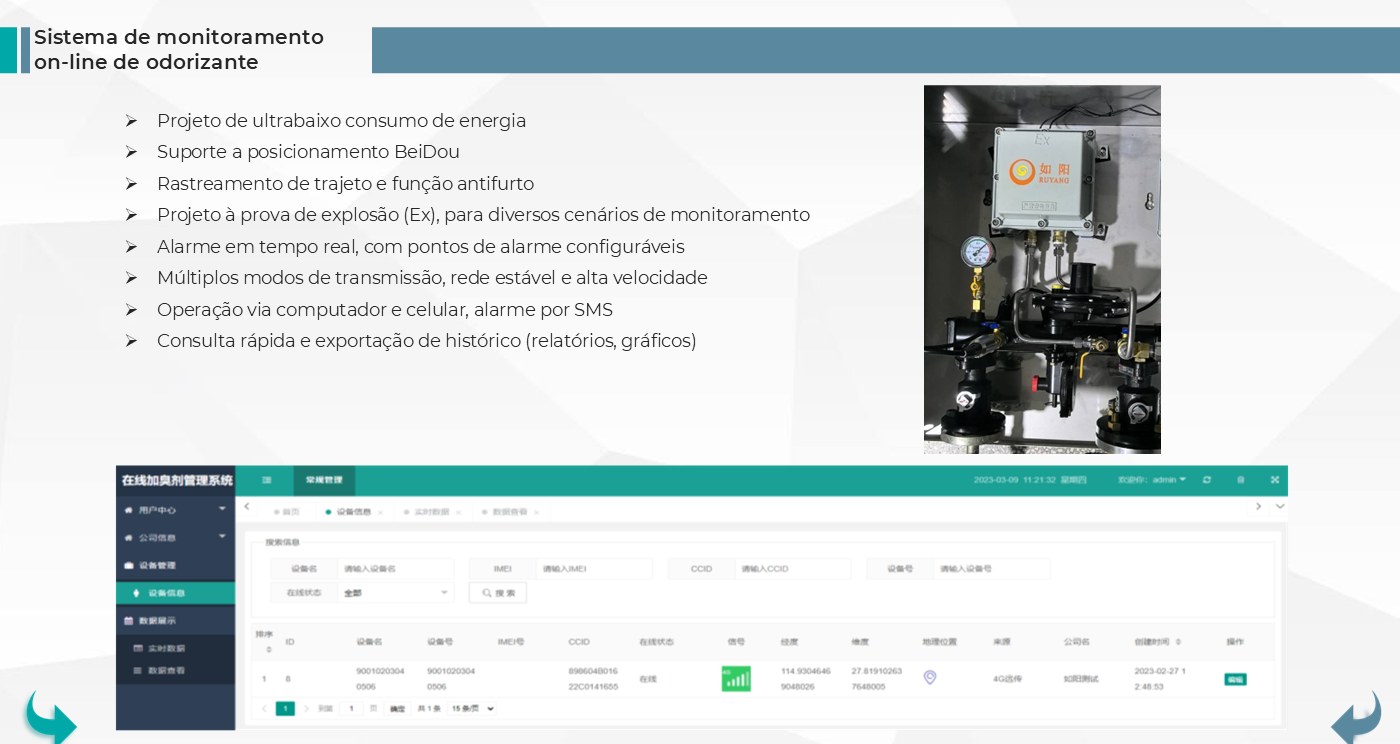

Características
- Consumo ultrabaixo
- Posicionamento BeiDou/GPS de modo duplo
- Rastreamento de rota e função antifurto
- Alarme em tempo real, com limiares pelo usuário
- Operação por computador e celular, com SMS e histórico

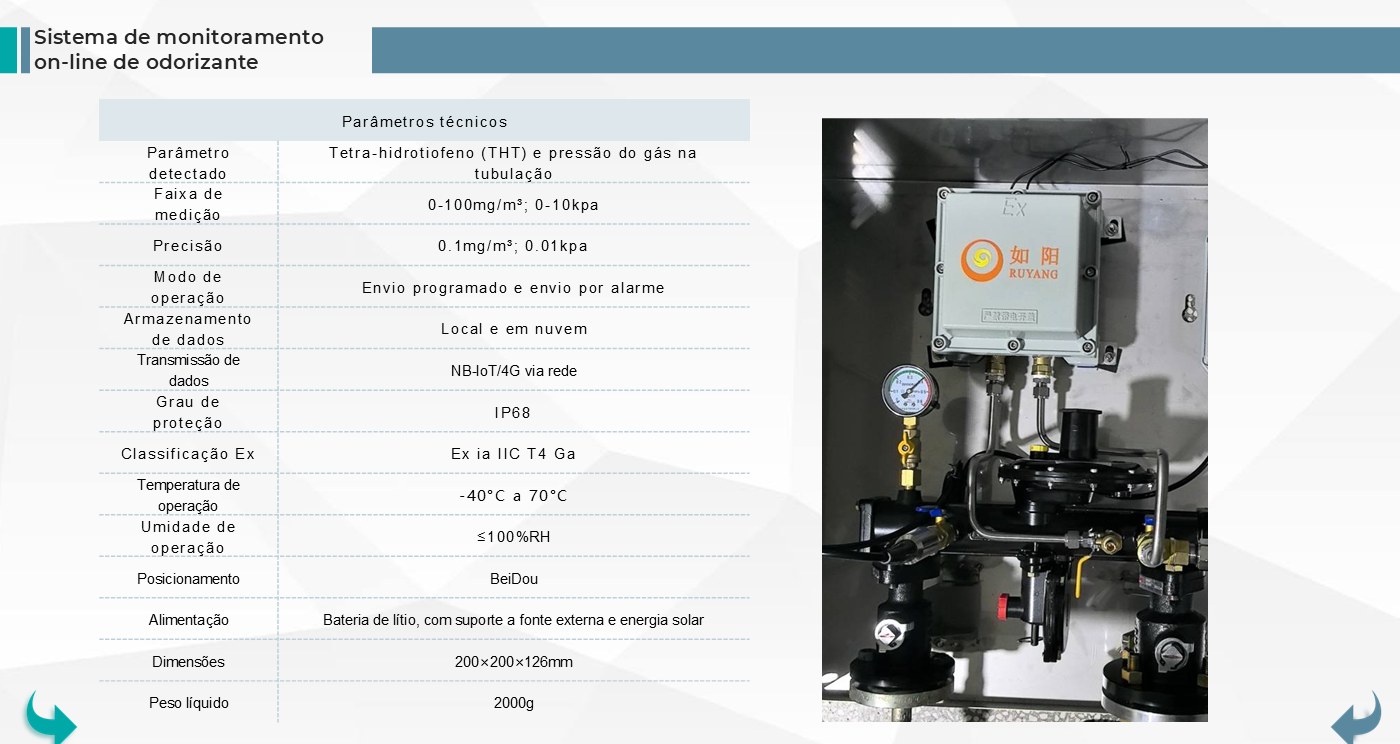

Especificações técnicas
| Objeto de detecção | THT + temperatura e pressão |
|---|---|
| Faixa de detecção | 0–100 mg/m³ · 0–10 kPa |
| Precisão | 0,1 mg/m³ · 0,01 kPa |
| Transmissão de dados | 4G/NB-IoT |
| Posicionamento | BeiDou/GPS |
| Armazenamento | Duplo (local e nuvem) |
| Alimentação | Bateria de lítio + energia externa/solar |
| Temperatura de operação | −30 °C ~ 70 °C |
| Dimensões | 200 × 200 × 126 mm |
| Grau de proteção | IP68 |
| Modo de operação | Online, upload periódico e por alarme |
| Umidade de operação | ≤ 100%RH |
| Peso | 2.000 g |
| Marcação Ex | Ex ia IIC T4 Ga |

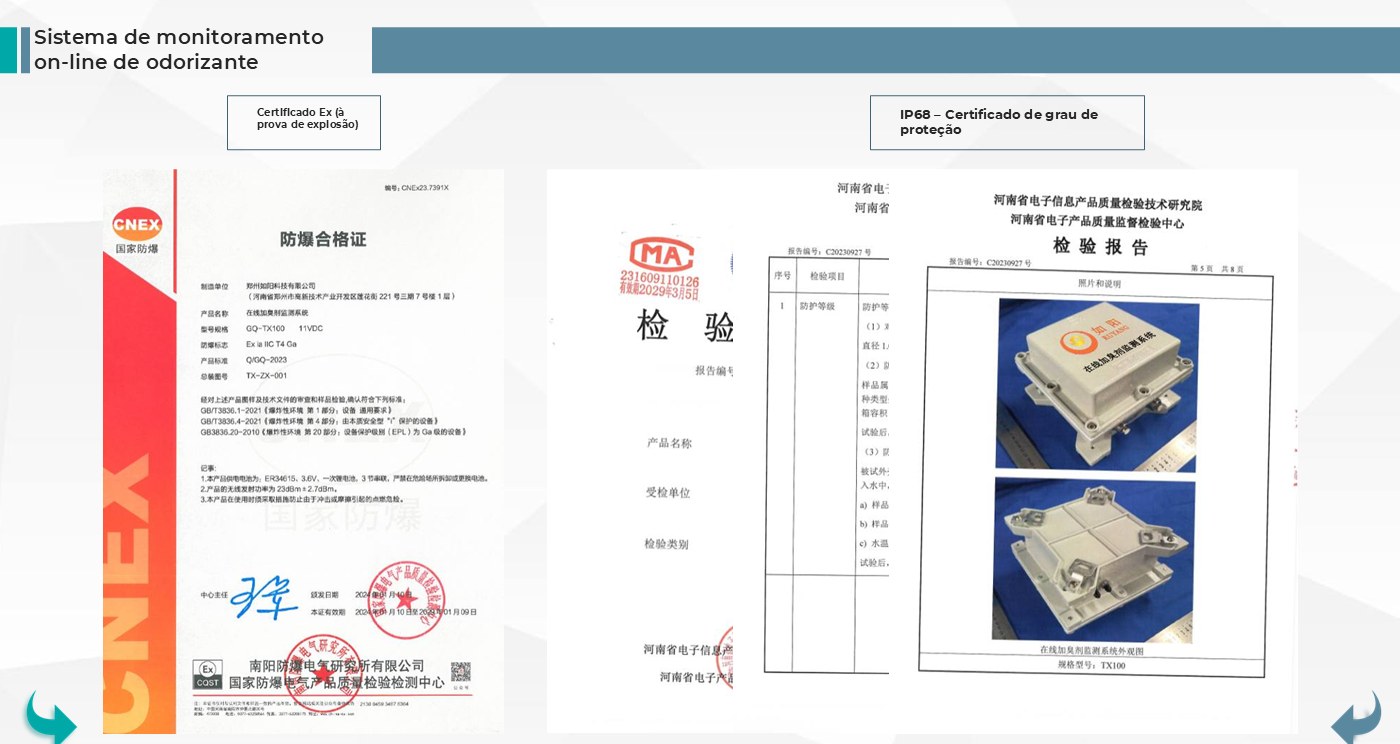

Certificações
Homologações e certificados.
Certificações do fabricante Ruyang para esta linha.
Documentação técnica
Veja em detalhe.
Casos e referências
Comprovado em campo.
Referências de implantação do fabricante Ruyang.
Referência do fabricante Ruyang: 70 unidades fornecidas ao grupo ENN, atendendo cidades como Zhucheng, Hefei, Bengbu, Nanxun, Changzhou, Laiyang, Fengyang, Guzhen e Xiangtan.
Referência do fabricante Ruyang: 45 unidades em operação na Shenzhen Gas, cobrindo Ganzhou, Yichun, Jingdezhen e Shenzhen.
Referência do fabricante Ruyang: 11 unidades fornecidas à Towngas, nas cidades de Qingyuan, Shunde e Xuzhou.
Referência do fabricante Ruyang: 6 unidades na Xinyu Gas e 4 unidades na Huizhou City Gas.
Referência do fabricante Ruyang: 4 unidades na Lichuan Liangli Energy e 3 unidades na Tianjin TEDA Binhai Clean Energy, além de projetos na Shucheng Wanneng Natural Gas e na Mianzhu Zhongmin Gas.
