Redes urbanas de distribuicao de gas
Manutencao e vigilancia de pressao em redes urbanas de gas natural, com deteccao on-line e alerta antecipado de acidentes, tornando a manutencao mais eficiente.
Monitoramento Remoto IoT
GQ-PM100 / 200Monitoramento de Pressão por Transmissão Remota
Baseados no efeito piezoresistivo, coletam, registram e enviam em tempo real a pressão interna das tubulações. Miniaturizados, de baixo consumo e alta precisão, são indicados para redes urbanas de gás, água, aquecimento e poços de petróleo, com alarme remoto de sobre/subpressão.
Classe 0,25Precisão
≥ 3 anosAutonomia (padrão)
IP68Proteção

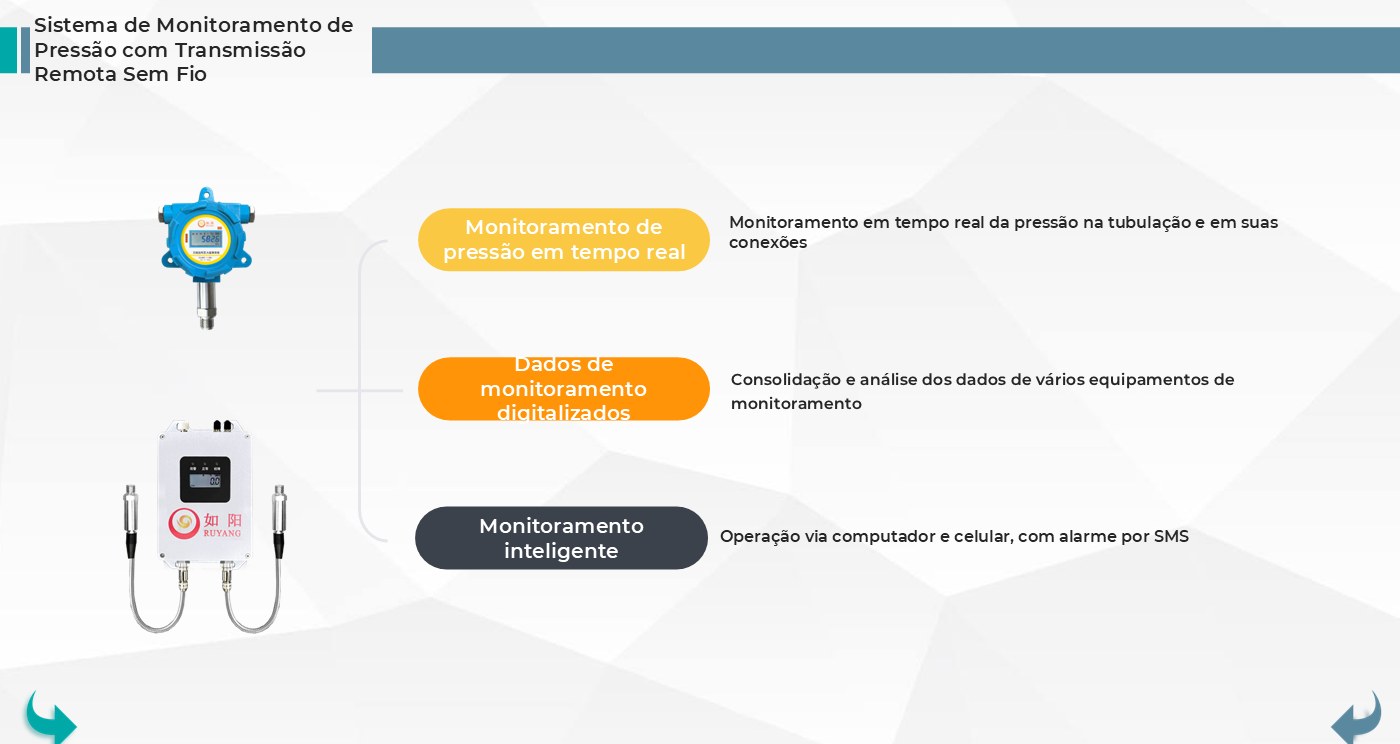

Como funciona
Monitoramento de pressão em tempo real, sem fio, direto na tubulação
A Série GQ-PM é um sistema de monitoramento remoto de pressão construído sobre tecnologia microeletromecânica (MEMS), que combina tamanho compacto, consumo ultrabaixo de energia e alta exatidão de medição. O equipamento coleta, registra e transmite em tempo real a pressão da tubulação, enviando os dados periodicamente para uma central onde eles são monitorados e analisados continuamente.
Cada ponto instalado opera de forma autônoma e conectada: mede a pressão da rede, dispara alertas quando os valores saem da faixa segura e transmite as leituras via rede sem fio, com posicionamento BeiDou integrado. Assim, a operadora enxerga on-line o comportamento de toda a malha de gás, água ou aquecimento e antecipa incidentes antes que virem falhas de campo, tudo sem a necessidade de deslocar equipes para leitura manual.
Recursos e funções
O que o GQ-PM100 / 200 faz.
Operacao remota completa via computador e celular, com alarme por SMS em tempo real
Alarme em dois niveis configuraveis: sobrepressao (alta) e subpressao (baixa), com pontos de disparo ajustaveis por ponto
Posicionamento BeiDou com localizacao em tempo real do equipamento no back-end e funcao antifurto integrada
Alarme automatico de falha de sensor e de subtensao (bateria fraca), identificando o defeito e dispensando busca manual em campo
Consulta rapida e exportacao de historico em relatorios e graficos
Consumo ultrabaixo: ate 3 anos de operacao continua no modo padrao

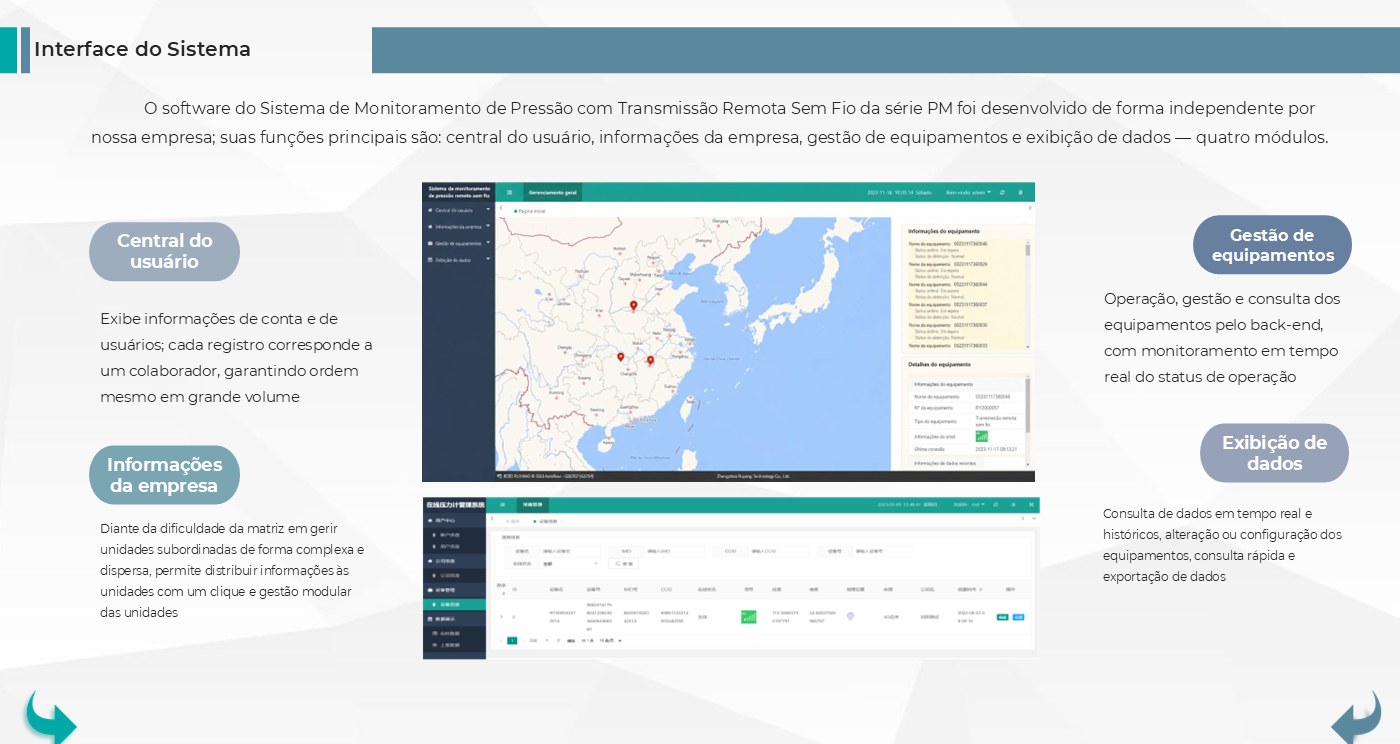

Software proprio da Ruyang com 4 modulos: central do usuario, informacoes da empresa, gestao de equipamentos e exibicao de dados
Gestao multiunidade: a matriz distribui informacoes e administra unidades subordinadas dispersas de forma modular, com um clique
Consolidacao e analise dos dados de varios equipamentos de monitoramento em um unico painel
Envio periodico automatico das leituras de pressao com monitoramento e analise continua no back-end
Aplicações
Onde o GQ-PM100 / 200 atua.
Caixas, cabines e estacoes de regulagem de gas

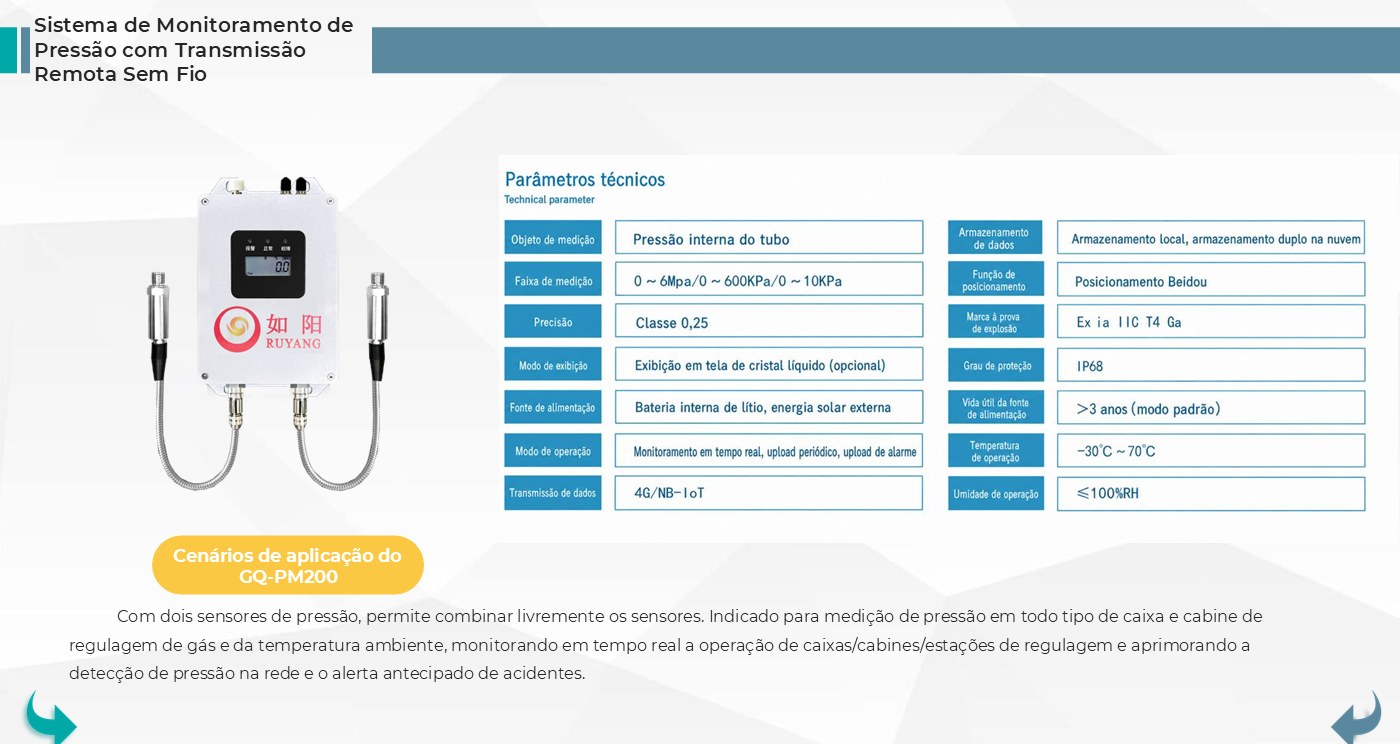

O modelo GQ-PM200, com dois sensores de pressao combinaveis livremente, monitora em tempo real a operacao de caixas, cabines e estacoes de regulagem, alem da temperatura ambiente, reforcando a deteccao de pressao na rede.
Pontos unicos de pressao em gas natural

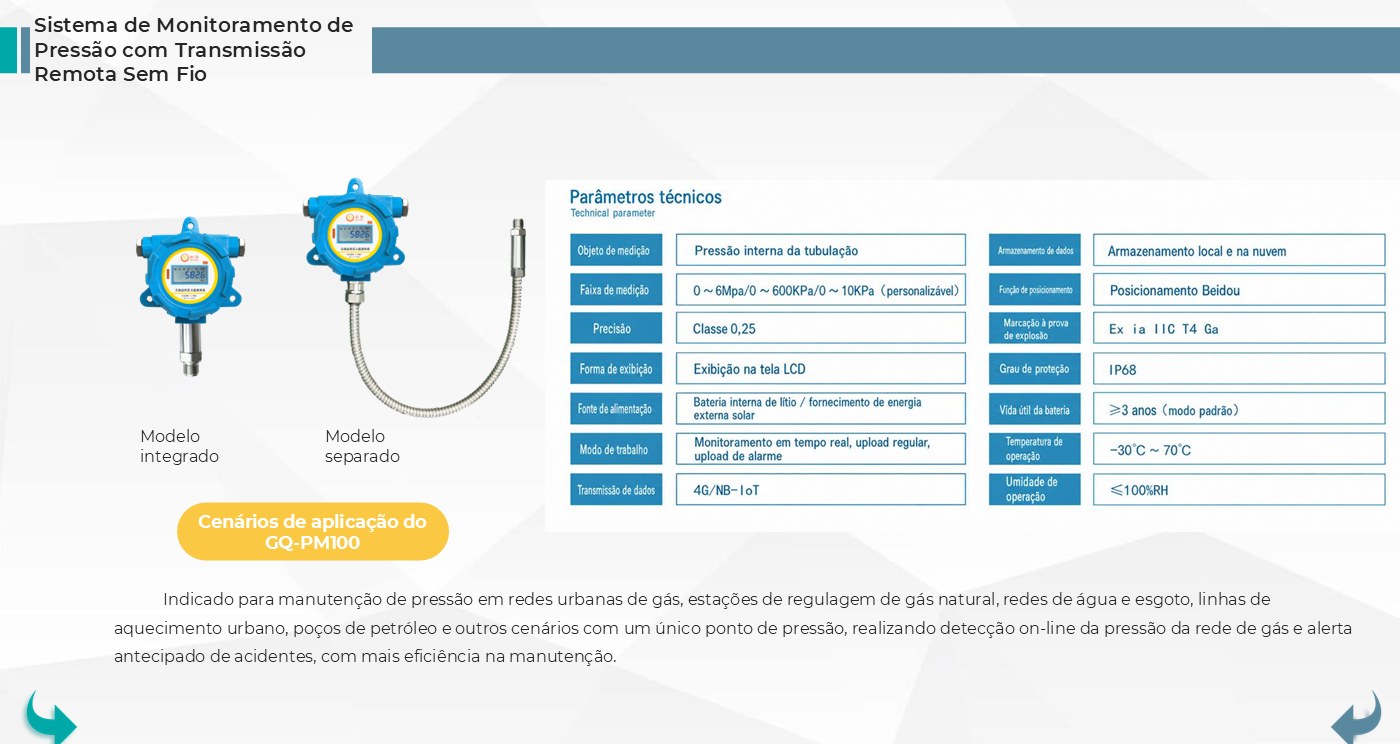

O modelo GQ-PM100 e indicado para cenarios com um unico ponto de pressao, como estacoes de regulagem, realizando deteccao on-line e alerta antecipado com mais eficiencia de manutencao.
Saneamento e redes de agua e esgoto
Monitoramento remoto de pressao em redes de abastecimento de agua e de esgoto, com transmissao sem fio das leituras para a central.
Aquecimento urbano e poços de petroleo
Aplicavel a linhas de aquecimento urbano e ao monitoramento de pressao em pocos de petroleo, ambientes que exigem robustez e operacao autonoma prolongada.
Características
- Rastreamento de rota e função antifurto
- Posicionamento BeiDou/GPS
- Projeto à prova de explosão para diversos cenários
- Operação por computador e celular, com alarme por SMS
- Consumo ultrabaixo — até 3 anos no modo padrão
Especificações técnicas
| Objeto de detecção | Pressão interna da tubulação |
|---|---|
| Faixa de detecção | 0–600 kPa / 0–10 kPa |
| Precisão | Classe 0,25 |
| Transmissão de dados | 4G/NB-IoT |
| Posicionamento | BeiDou/GPS |
| Armazenamento | Duplo (local e nuvem) |
| Alimentação | Bateria de lítio + energia solar externa |
| Duração da bateria | ≥ 3 anos (modo padrão) |
| Temperatura de operação | −30 °C ~ 70 °C |

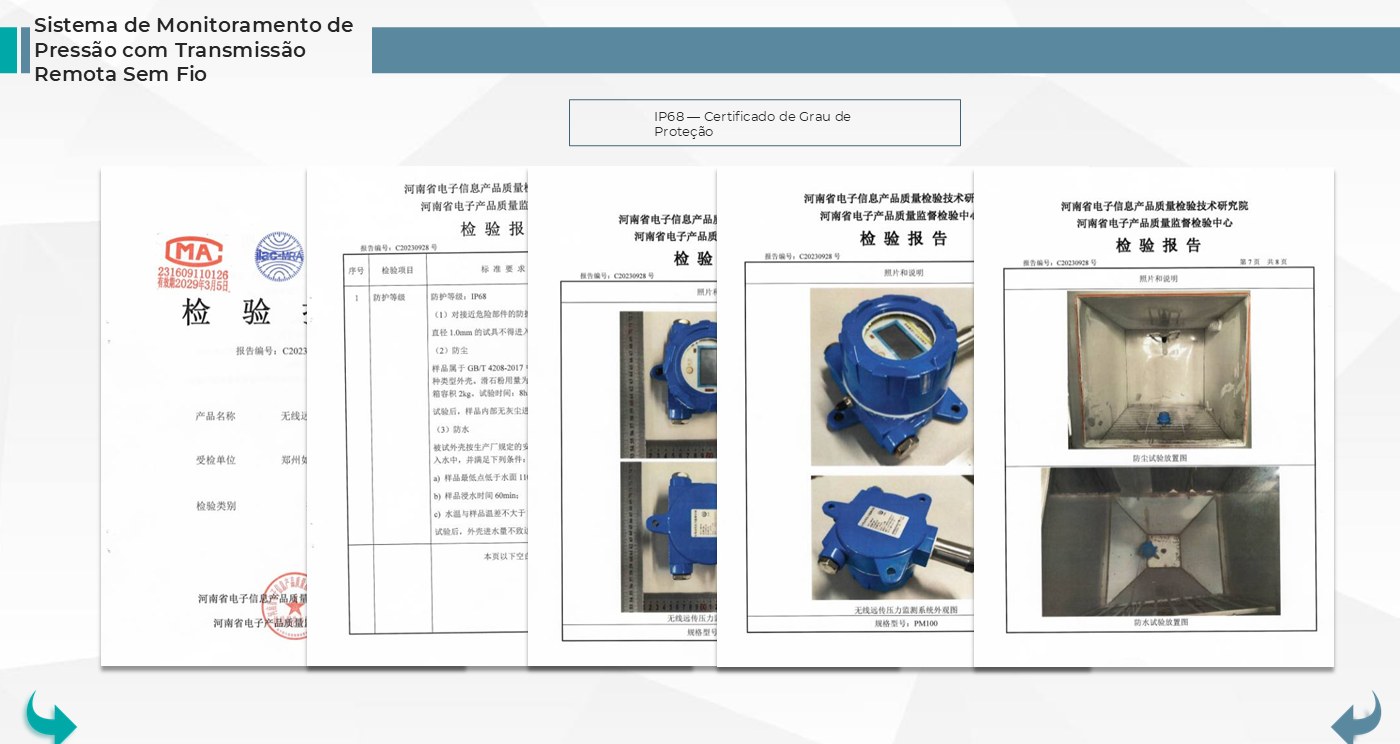

| Grau de proteção | IP68 |
| Modo de exibição | Tela LCD (opcional no PM200) |
| Modo de operação | Tempo real, upload periódico e por alarme |
| Umidade de operação | ≤ 100%RH |
| Marcação Ex | Ex ia IIC T4 Ga |

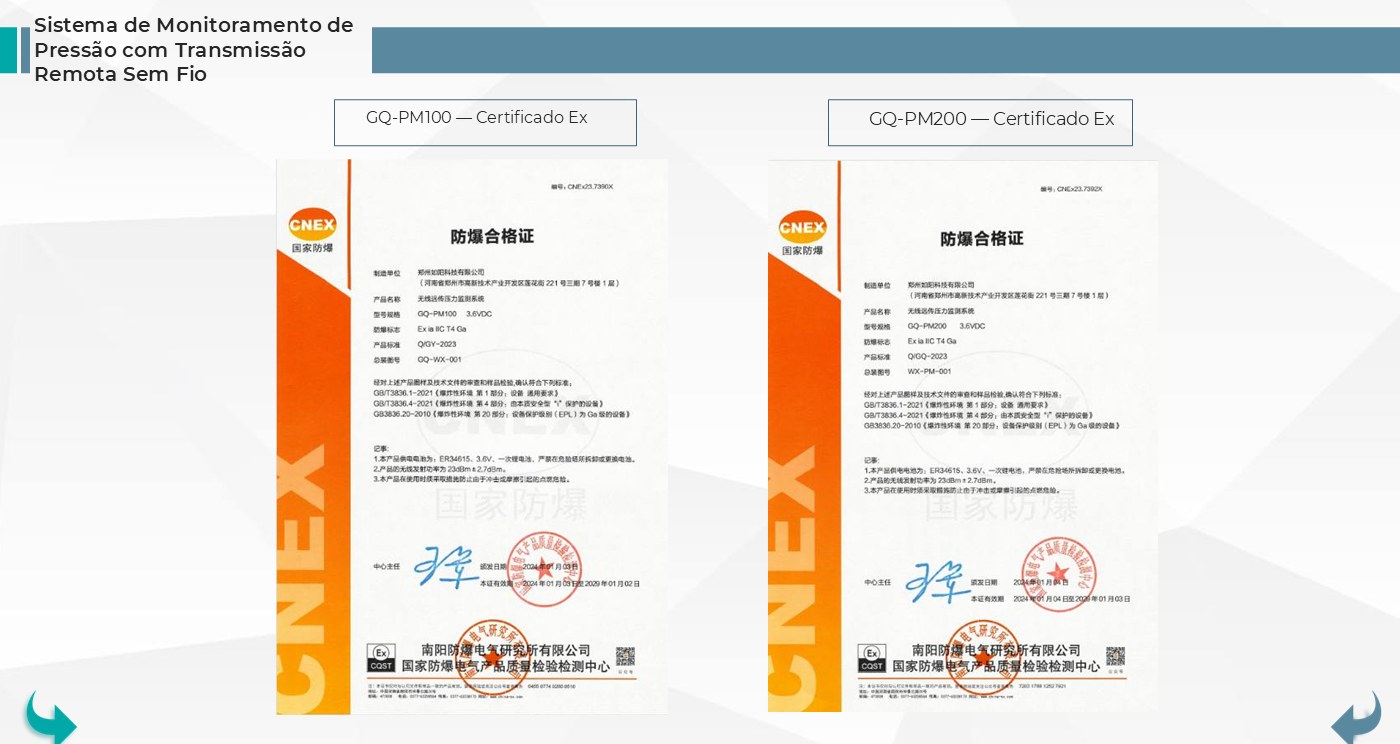

Certificações
Homologações e certificados.
Certificações do fabricante Ruyang para esta linha.
Documentação técnica
Veja em detalhe.
Casos e referências
Comprovado em campo.
Referências de implantação do fabricante Ruyang.

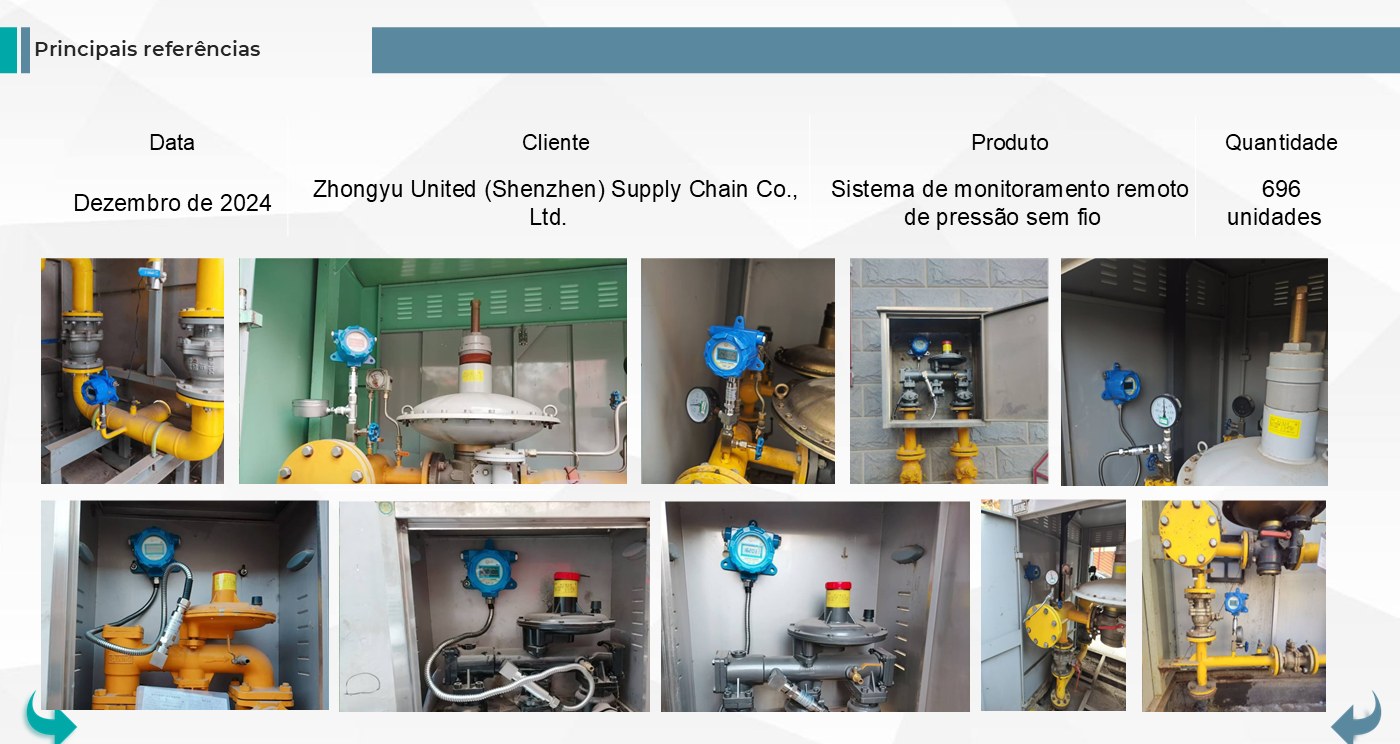

Referencia do fabricante Ruyang: fornecimento de 696 unidades do sistema de monitoramento remoto de pressao sem fio para a Zhongyu United (Shenzhen) Supply Chain Co., Ltd., em dezembro de 2024.
Referencia do fabricante Ruyang: fornecimento de 120 unidades do sistema de monitoramento remoto de pressao sem fio para a Xilinhot Gas, em agosto de 2025.
