Manutenção de redes de gás
Inspeção rotineira de tubulações, reguladores de pressão e conexões para identificar e localizar vazamentos durante a manutenção da rede de gás natural.
Detectores Portáteis & Medição
CL01Detector de Gás com Medição de Pressão
Para manutenção de redes e detecção de vazamentos internos. Além de localizar vazamentos em tubulações e reguladores, mede a pressão do gás em baixa e média pressão, exibindo em duas unidades (mbar/bar e kPa) e permitindo teste de estanqueidade para aceitação de redes.
0–5 barPressão (média)
≥ 10 hAutonomia
310 gPeso
Como funciona
Detecção e localização precisa de vazamentos de metano

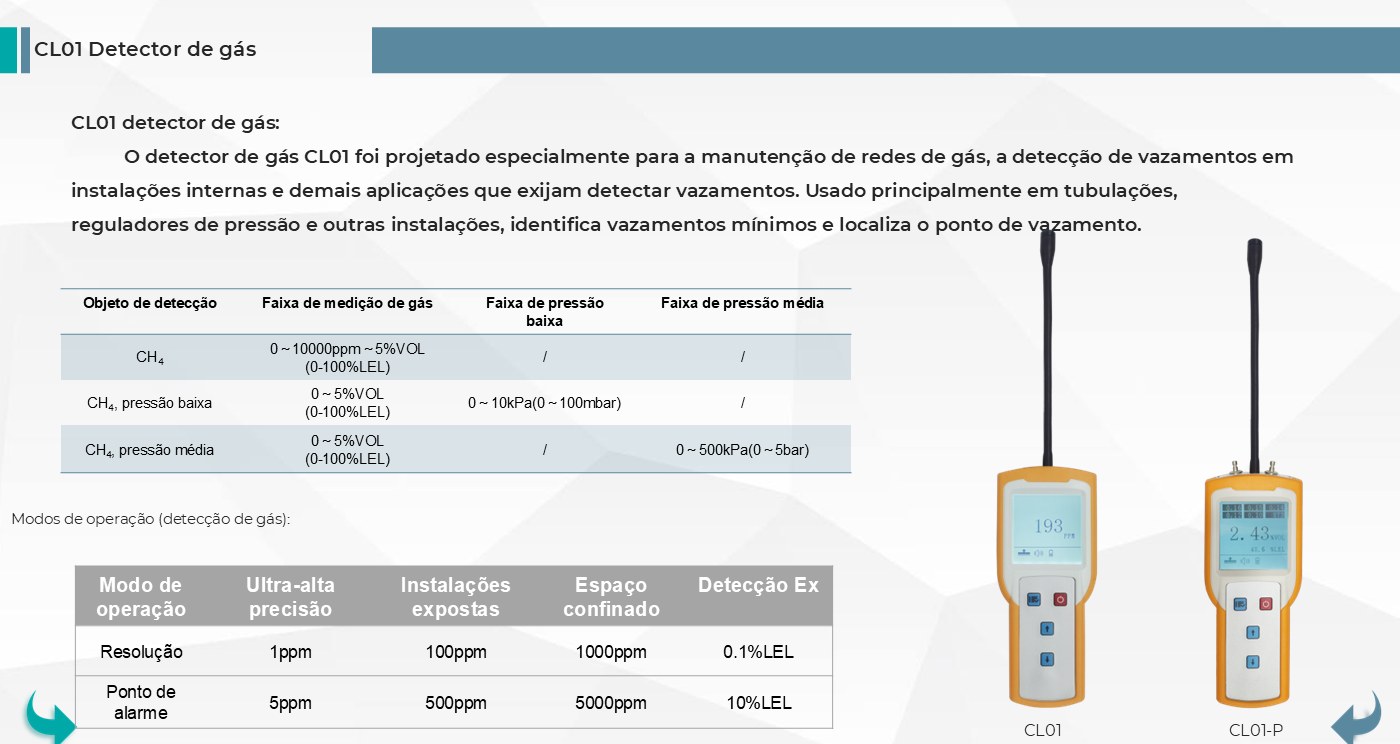

O detector de gás CL01 identifica a presença de metano (CH4) por amostragem por difusão: o gás atinge o sensor naturalmente e o equipamento converte a concentração em uma leitura instantânea no display LCD, com alarme sonoro e visual quando o nível ultrapassa o ponto configurado. Basta aproximar a sonda das tubulações, reguladores e conexões para varrer a instalação e apontar onde está a fuga.
Além de acusar a presença de gás, o CL01 localiza o ponto exato do vazamento, mesmo quando ele é mínimo. A sonda flexível tipo pescoço de ganso alcança pontos estreitos e de difícil acesso, como caixas de válvula e poços, permitindo confirmar e isolar a fuga com rapidez durante a manutenção da rede.
Recursos e funções
O que o CL01 faz.
Quatro modos de operação selecionáveis: ultra-alta precisão, instalações expostas, espaços confinados e detecção Ex, cada um com resolução e ponto de alarme próprios
Medição de pressão de gás em tubulações de baixa e média pressão (versão CL01-P)
Leitura de pressão instantânea com exibição em duas unidades: mbar/bar e kPa
Ensaio de estanqueidade da rede, aplicável a testes de aceitação de gasodutos
Registro e comparação de dados, gravando múltiplas medições para acompanhamento
Sonda flexível tipo pescoço de ganso para inspeção em espaços estreitos e de difícil acesso
Alarme sonoro e visual para sinalização imediata da presença de gás
Display LCD com autonomia de bateria superior a 10 horas para jornadas de campo
Aplicações
Onde o CL01 atua.
Detecção de vazamentos em instalações internas
Verificação de instalações prediais e ambientes internos que exigem detectar fugas de metano, inclusive em espaços confinados.
Aceitação e teste de estanqueidade de gasodutos
Ensaio de estanqueidade da rede com medição de pressão em tubulações de baixa e média pressão, aplicável a testes de aceitação de novos trechos.
Inspeção de caixas de válvula e poços
Localização precisa do ponto de vazamento em caixas de válvula, poços e outros pontos enterrados de difícil acesso, com apoio da sonda flexível.
Características
- Detecta e localiza vazamentos em tubulações e reguladores
- Vários modos: exposto, confinado, altíssima precisão e Ex
- Mede pressão em baixa/média (mbar/bar e kPa)
- Teste de estanqueidade da rede para aceitação
- Sonda flexível tipo pescoço de ganso
- Registro e comparação de dados, com gravação de múltiplas medições

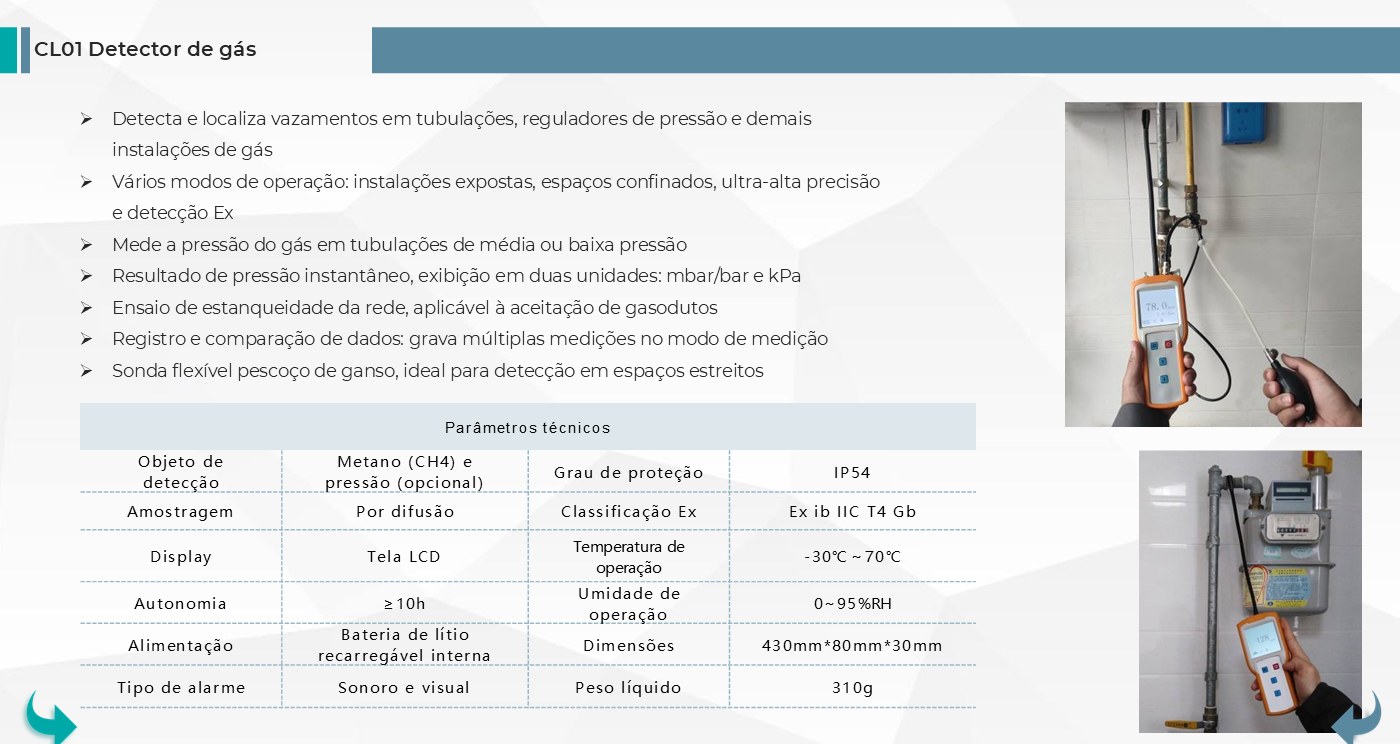

Especificações técnicas
| Objeto de detecção | Gás natural (CH₄) + pressão (opcional) |
|---|---|
| Faixa de gás | 0 ppm–5 %VOL (0–100 %LEL) |
| Pressão baixa | 0–10 kPa (0–100 mbar) |
| Pressão média | 0–500 kPa (0–5 bar) |
| Modo de exibição | Tela LCD |
| Temperatura de operação | −30 °C ~ 70 °C |
| Autonomia | ≥ 10 h |
| Dimensões | 430 × 80 × 30 mm |
| Peso | 310 g |
| Grau de proteção | IP54 |
| Umidade de operação | 0~95%RH |
| Ponto de alarme | Ajustável |
Documentação técnica
Veja em detalhe.
Casos e referências
Comprovado em campo.
Referências de implantação do fabricante Ruyang.

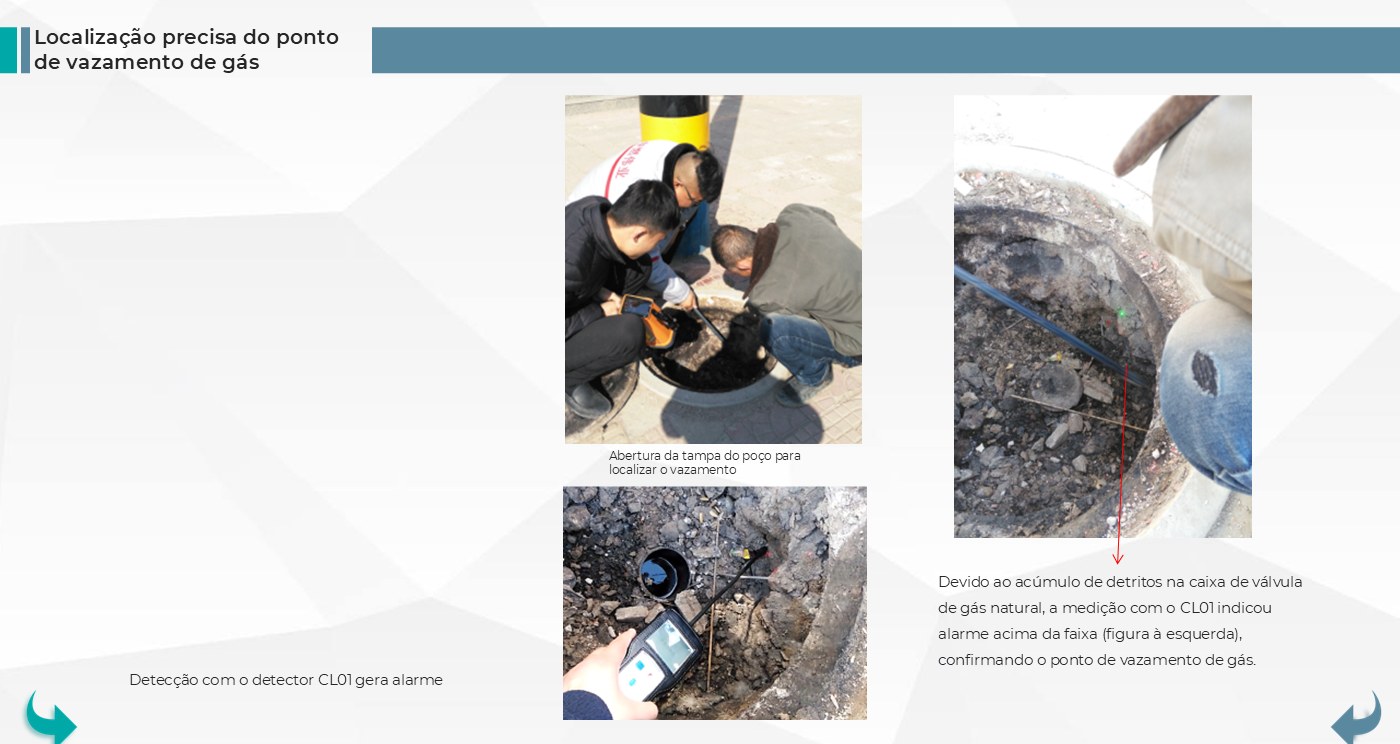

Referência do fabricante Ruyang: em uma caixa de válvula de gás natural com acúmulo de detritos, a medição com o CL01 indicou alarme acima da faixa, confirmando a presença de fuga. Após a abertura da tampa do poço, o equipamento localizou com precisão o ponto exato do vazamento de gás.
