Novas linhas de dutos
Instalação em projetos novos de oleodutos e gasodutos, já nascendo com monitoramento inteligente de proteção catódica integrado desde a construção.
Controle e Proteção de Rede
C10Marco Inteligente de Proteção Catódica
O C10 é um marco inteligente de teste de proteção catódica para oleodutos, gasodutos e redes urbanas de gás — a unidade básica do sistema inteligente de proteção catódica. Mede potencial de proteção ligado (ON) e desligado (OFF), potencial natural, interferência CA, corrente dispersa, densidade de corrente CC, corrente do anodo de sacrifício, temperatura e umidade. Ao detectar dados anormais, emite alarme automático — eliminando as idas a campo e o alto risco do método tradicional.
NB-IoT/4G/5GComunicação
> 6 mesesDados offline
> 95%Compatibilidade
Como funciona
Monitoramento contínuo da proteção catódica, direto do campo
O C10 é a unidade básica do sistema inteligente de proteção catódica da Ruyang: um marco de teste instalado ao longo de oleodutos, gasodutos e redes urbanas de gás que mede, de forma automática e contínua, todos os parâmetros críticos da proteção do duto. Ele lê potencial de proteção ligado (ON) e desligado (OFF), potencial natural, tensão de interferência CA, corrente dispersa CA, densidade de corrente CC, potencial de circuito aberto, corrente de saída do anodo de sacrifício, além de temperatura e umidade.

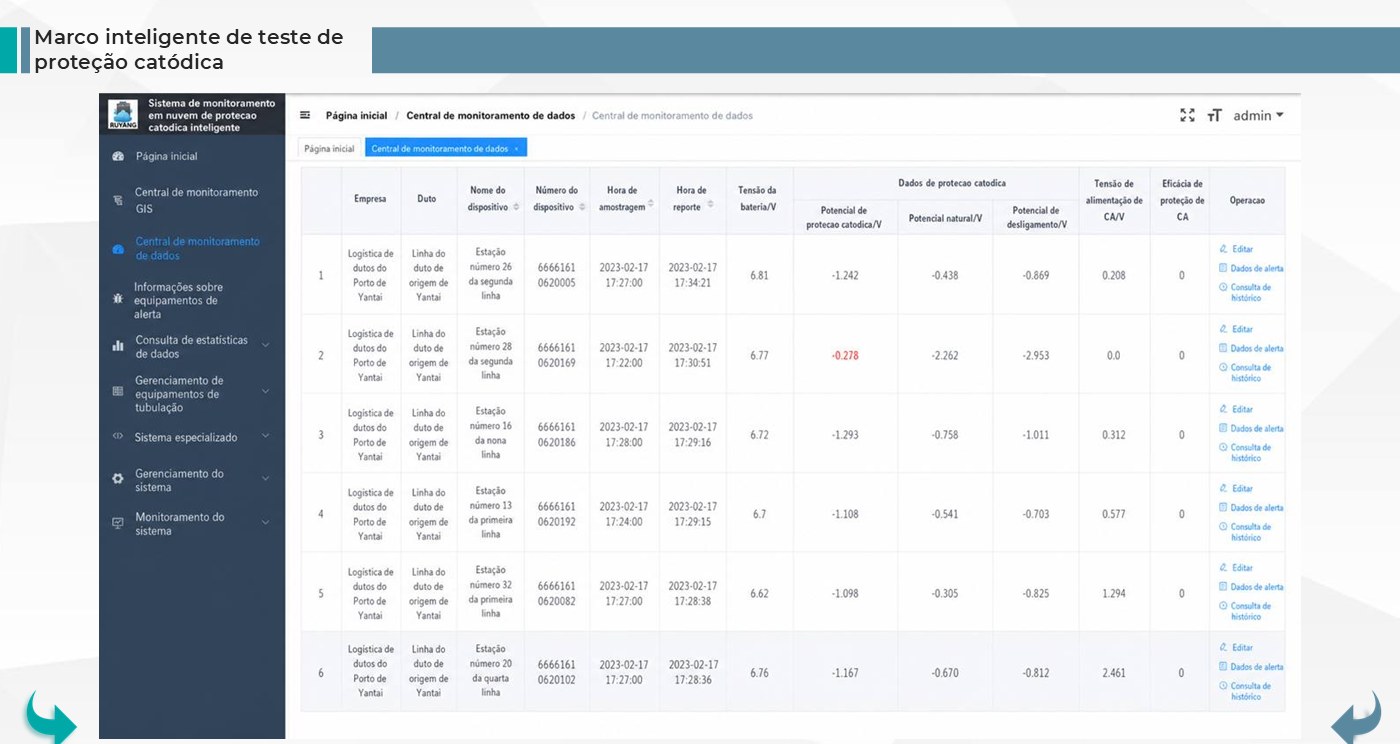

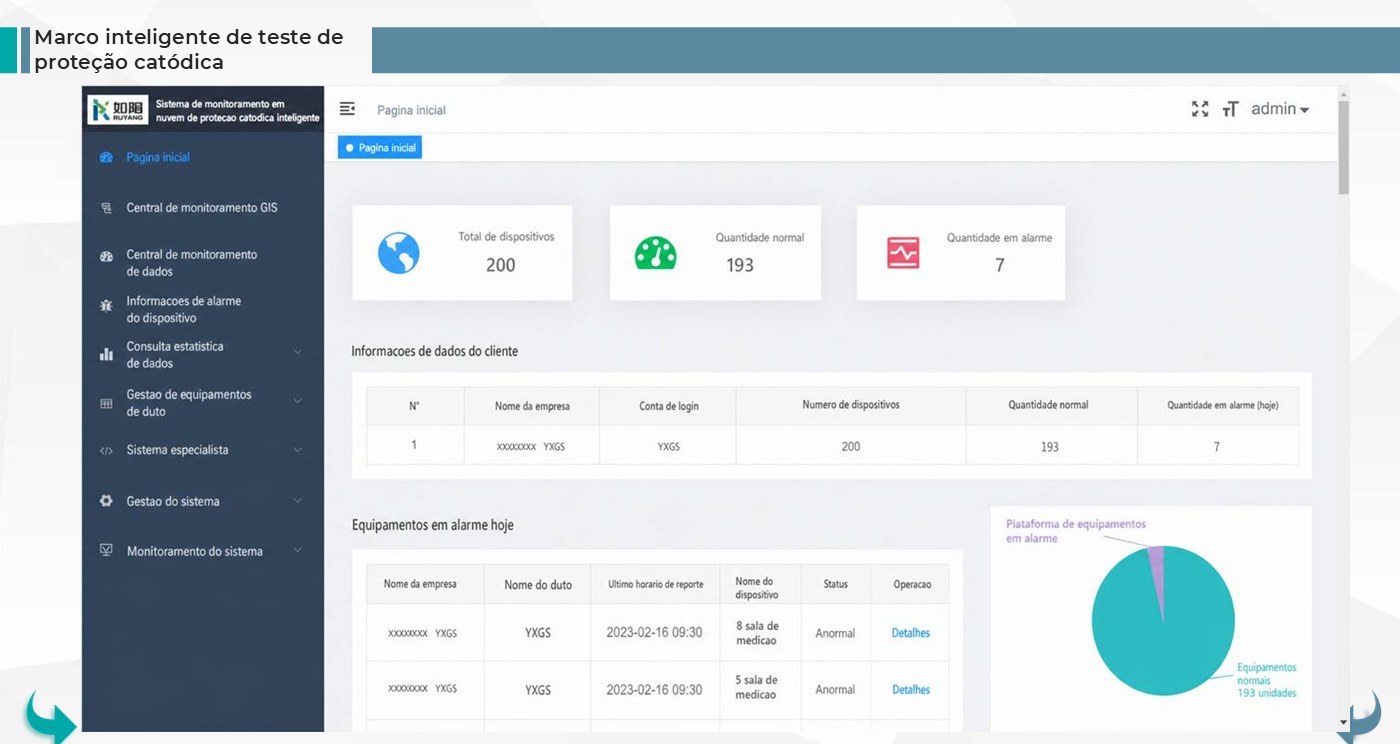

Em vez de depender de equipes indo a campo periodicamente, o C10 coleta os dados no local e os envia remotamente para a plataforma de gestão. Sempre que detecta valores fora do padrão, dispara alarme automático, permitindo que a equipe localize e trate o problema a tempo. Isso elimina os pontos fracos do método tradicional: as idas a campo, a baixa eficiência, a baixa confiabilidade e o risco operacional de inspeções manuais.
Recursos e funções
O que o C10 faz.

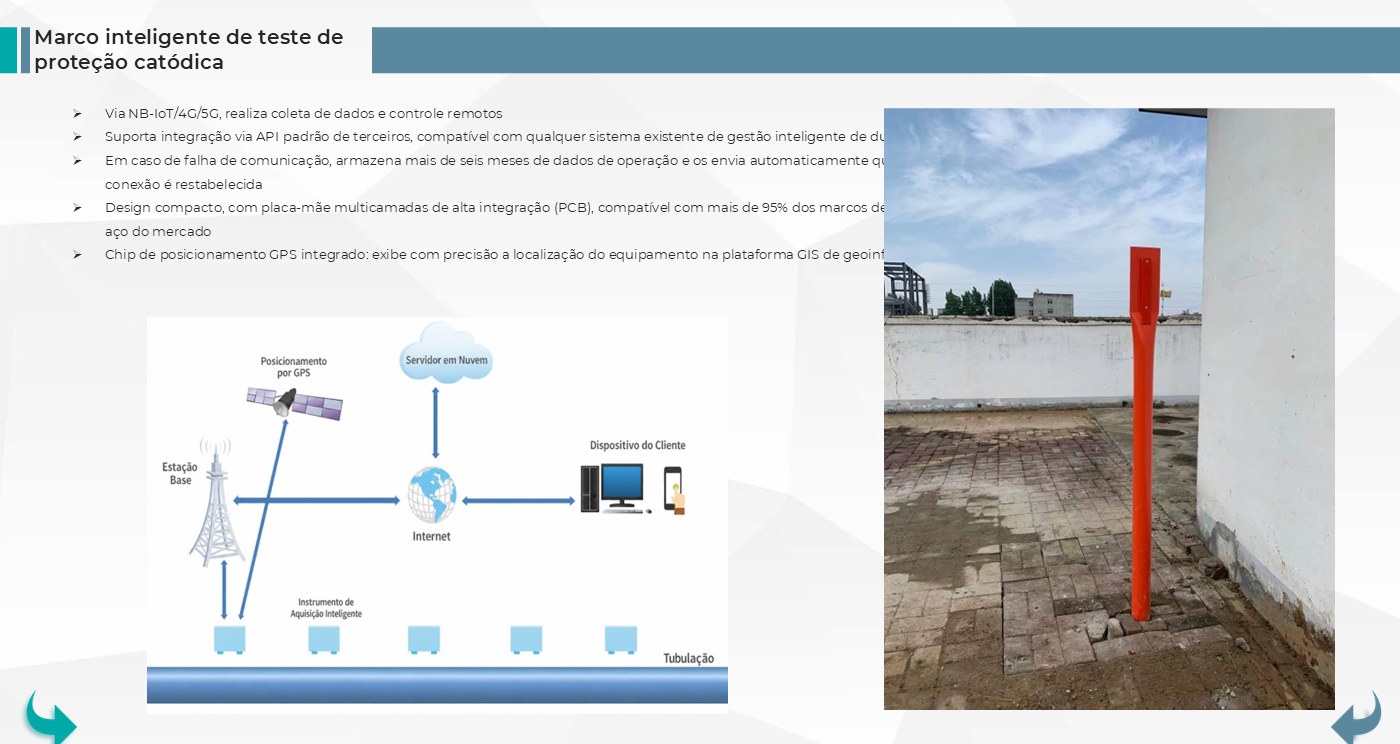

Comunicação remota via NB-IoT, 4G e 5G para coleta de dados e controle a distância
Integração via API padrão, compatível com qualquer sistema de gestão inteligente de dutos já existente
Armazenamento local de mais de 6 meses de dados em caso de falha de comunicação, com envio automático ao restabelecer a conexão
Alarme automático ao detectar leituras anormais, acionando a equipe para ação imediata

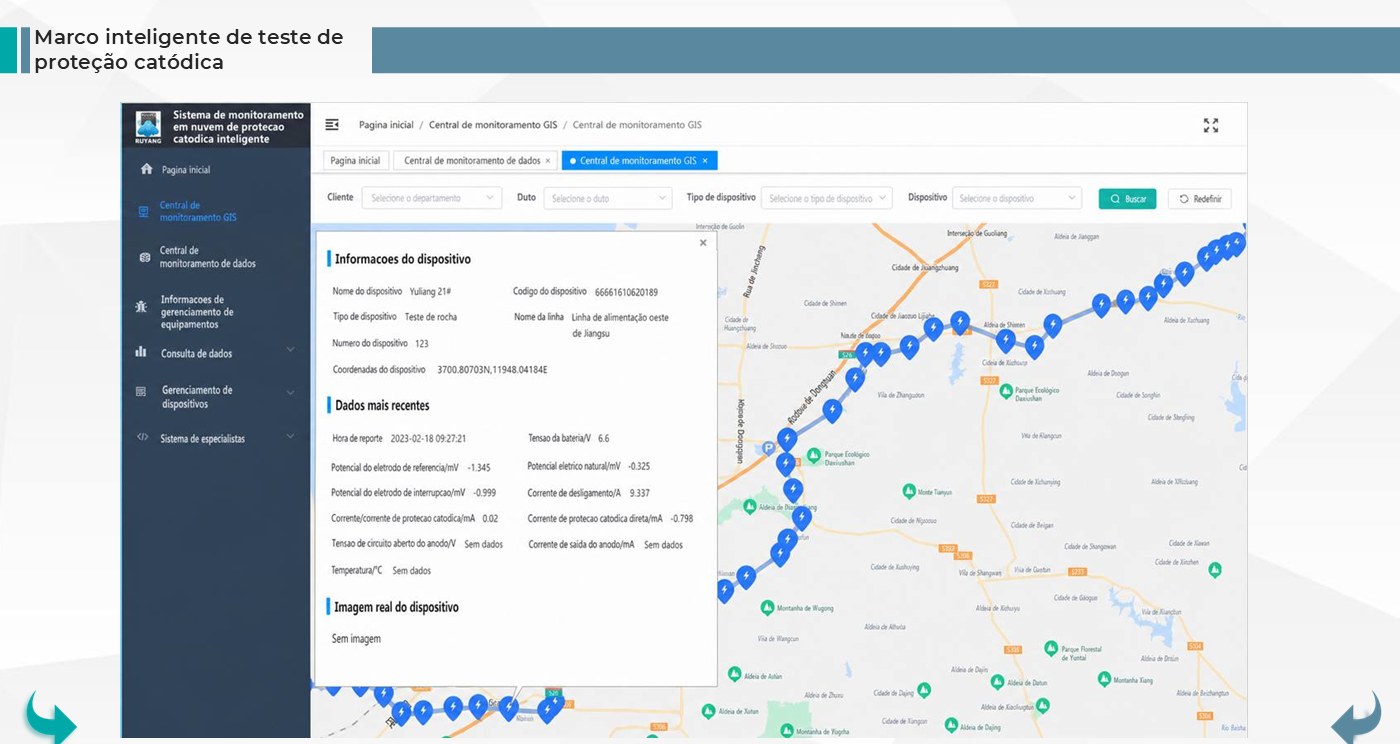

Chip de posicionamento GPS integrado, exibindo a localização exata do equipamento na plataforma GIS de geoinformação
Placa-mãe multicamadas (PCB) de alta integração em design compacto, compatível com mais de 95% dos marcos de teste de aço do mercado
Aplicações
Onde o C10 atua.
Modernização de linhas antigas
Retrofit de dutos existentes: a compatibilidade com mais de 95% dos marcos de aço do mercado permite atualizar linhas antigas sem substituir toda a infraestrutura de teste.
Parques de armazenamento e estações intermediárias
Monitoramento da proteção catódica em parques de armazenamento de óleo e estações intermediárias, onde a densidade de ativos exige acompanhamento confiável e centralizado.
Redes urbanas de gás
Vigilância contínua de redes de distribuição de gás em ambiente urbano, com alarme automático que reduz o risco em áreas de alta densidade populacional.
Proteção eletromagnética de dutos
Medição de interferência CA e corrente dispersa CA para avaliar e mitigar efeitos eletromagnéticos sobre a integridade do duto.
Características
- Coleta de dados e controle remotos via NB-IoT/4G/5G
- Mede potenciais ON/OFF, natural, interferência CA, corrente dispersa e do anodo
- Alarme automático ao detectar dados anormais
- Armazena mais de 6 meses de dados offline e envia ao reconectar
- Integração via API padrão com sistemas de gestão de dutos existentes
- Chip GPS integrado, com localização na plataforma GIS
- Compatível com mais de 95% dos marcos de teste de aço do mercado
Especificações técnicas
| Aplicação | Oleodutos, gasodutos e redes urbanas de gás |
|---|---|
| Parâmetros medidos | Potencial ON/OFF, potencial natural, interferência CA, corrente dispersa CA, densidade de corrente CC, corrente do anodo, temperatura, umidade |
| Comunicação | NB-IoT / 4G / 5G |
| Armazenamento offline | > 6 meses, com envio automático ao reconectar |
| Integração | API padrão (sistemas de terceiros) |
| Posicionamento | GPS, com exibição em plataforma GIS |
| Compatibilidade | > 95% dos marcos de teste de aço do mercado |
| Alarme | Automático em dados anormais |
