Detectores Portáteis & Medição A200 — Localizador de Tubulação PE

A200Localizador de Tubulação PE

Name: A200 — Localizador de Tubulação PE
Brand: Ruyang
SKU: A200

Usa tecnologia acústica avançada: um gerador acústico é conectado à tubulação e o próprio gás transmite o sinal, que atravessa o tubo PE e alcança a superfície, onde um receptor portátil o localiza. O ponto de sinal mais forte fica exatamente acima da tubulação, com posicionamento preciso da posição e direção.

1.000–5.000 mDistância

0–5 mProfundidade

≥ 10 hAutonomia

Solicitar orçamento WhatsApp Catálogo (PDF) ↓

Como funciona

Localização acústica precisa de tubos de PE

Diferente dos tubos metálicos, as tubulações de gás em PE não conduzem sinais eletromagnéticos — e é justamente por isso que tantas redes enterradas ficam "invisíveis" antes de uma obra. O A200 resolve esse problema com tecnologia de ondas sonoras: o gerador acústico é conectado diretamente à tubulação de gás e utiliza o próprio tubo e o gás natural como meio de propagação, fazendo o sinal viajar pela linha de PE até a superfície.

Na superfície, o operador usa o receptor portátil para varrer o terreno: o ponto onde o sinal sonoro é mais forte fica exatamente sobre o eixo da tubulação. Assim é possível traçar o caminho da rede e calcular a profundidade com segurança. Por atuar somente na tubulação-alvo, o A200 não sofre interferência de outras redes enterradas próximas, entregando uma leitura limpa mesmo em subsolos congestionados.

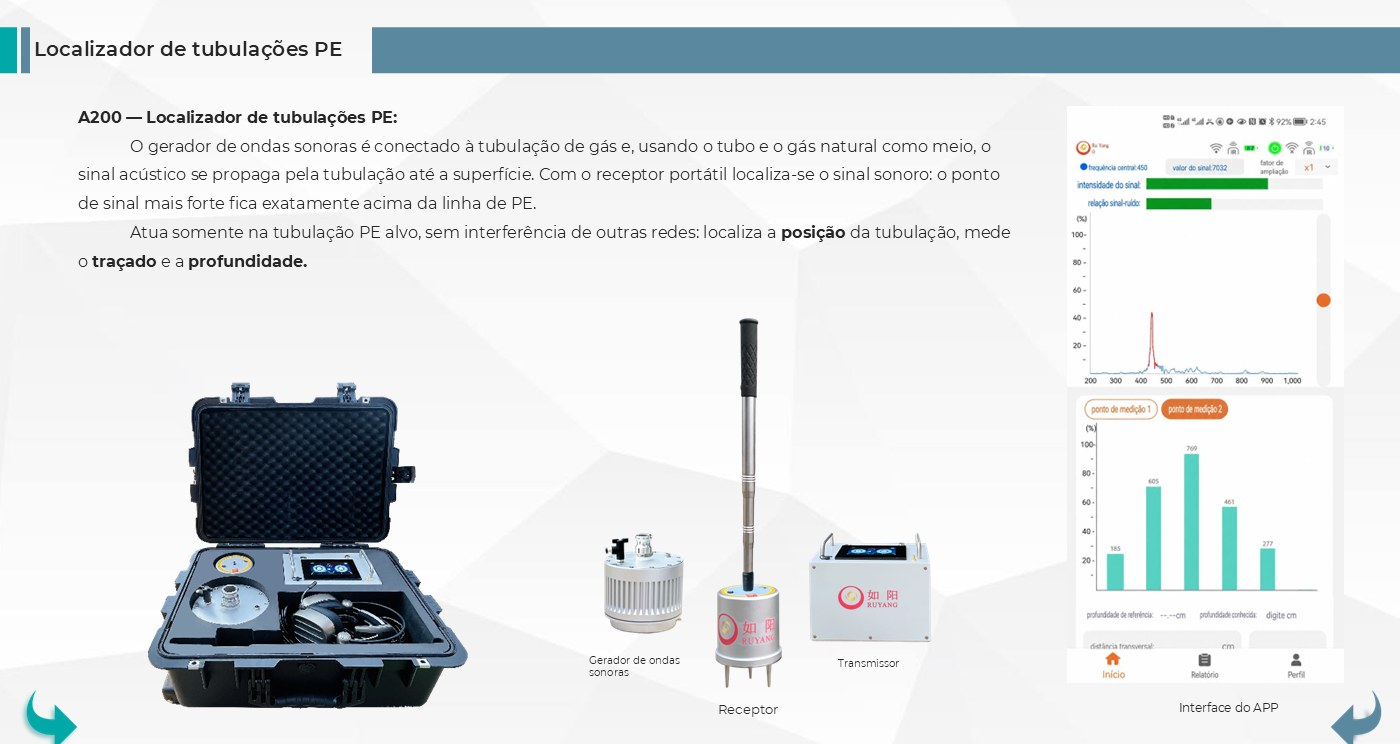

Princípio de funcionamento do A200 — Localizador de tubulações PE

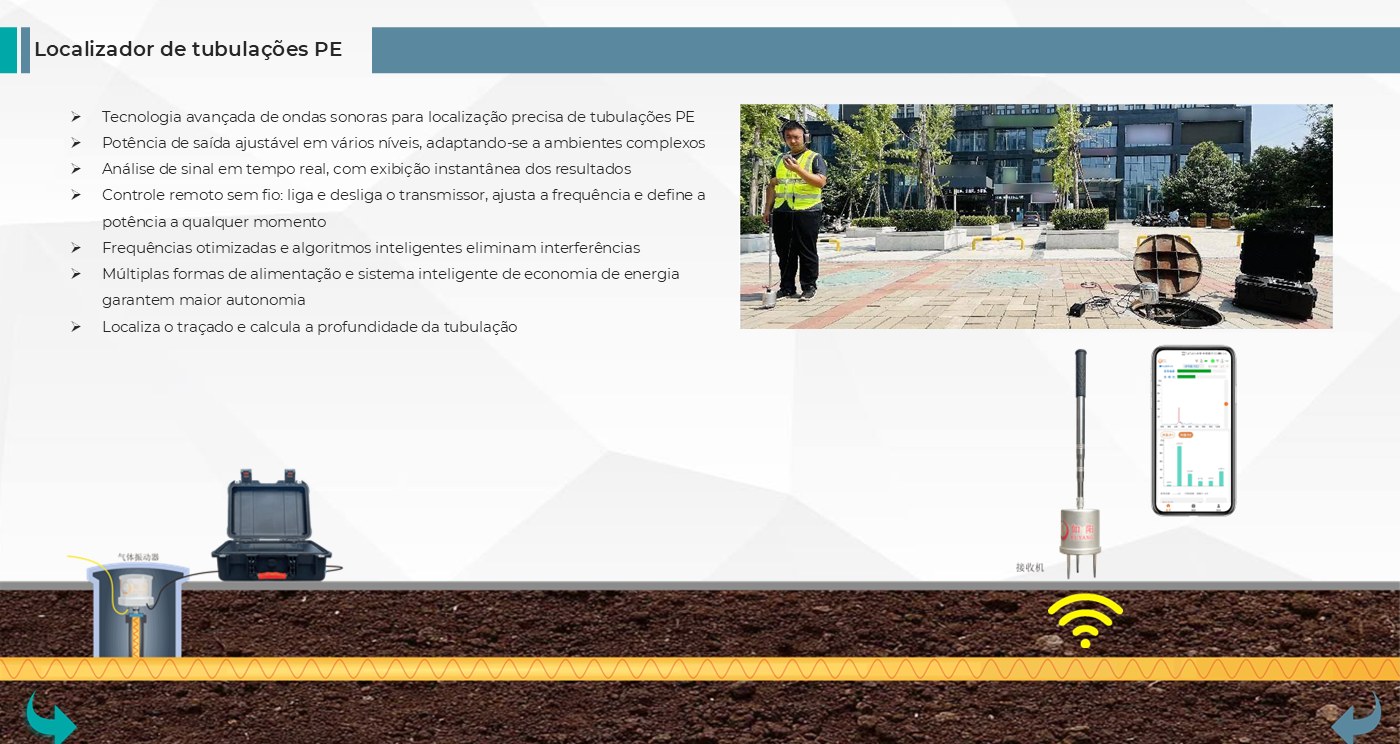

Recursos e funções

O que o A200 faz.

Aplicativo dedicado com interface para acompanhar a localização e visualizar os resultados em campo

Controle remoto sem fio: liga e desliga o transmissor, ajusta a frequência e define a potência a qualquer momento, sem voltar ao ponto de conexão

Potência de saída ajustável em vários níveis, adaptando-se a ambientes de subsolo complexos

Análise de sinal em tempo real, com exibição instantânea dos resultados na tela

Frequências otimizadas combinadas a algoritmos inteligentes que eliminam interferências de outras redes

Cálculo automático do traçado e da profundidade da tubulação

Atuação seletiva apenas na tubulação de PE-alvo, sem captar sinais de redes vizinhas

Múltiplas formas de alimentação e sistema inteligente de economia de energia para maior autonomia em jornada de campo

Aplicações

Onde o A200 atua.

Distribuidoras de gás natural

Mapeamento e localização de redes de gás em PE enterradas, incluindo trechos antigos cuja documentação de cadastro está incompleta ou desatualizada.

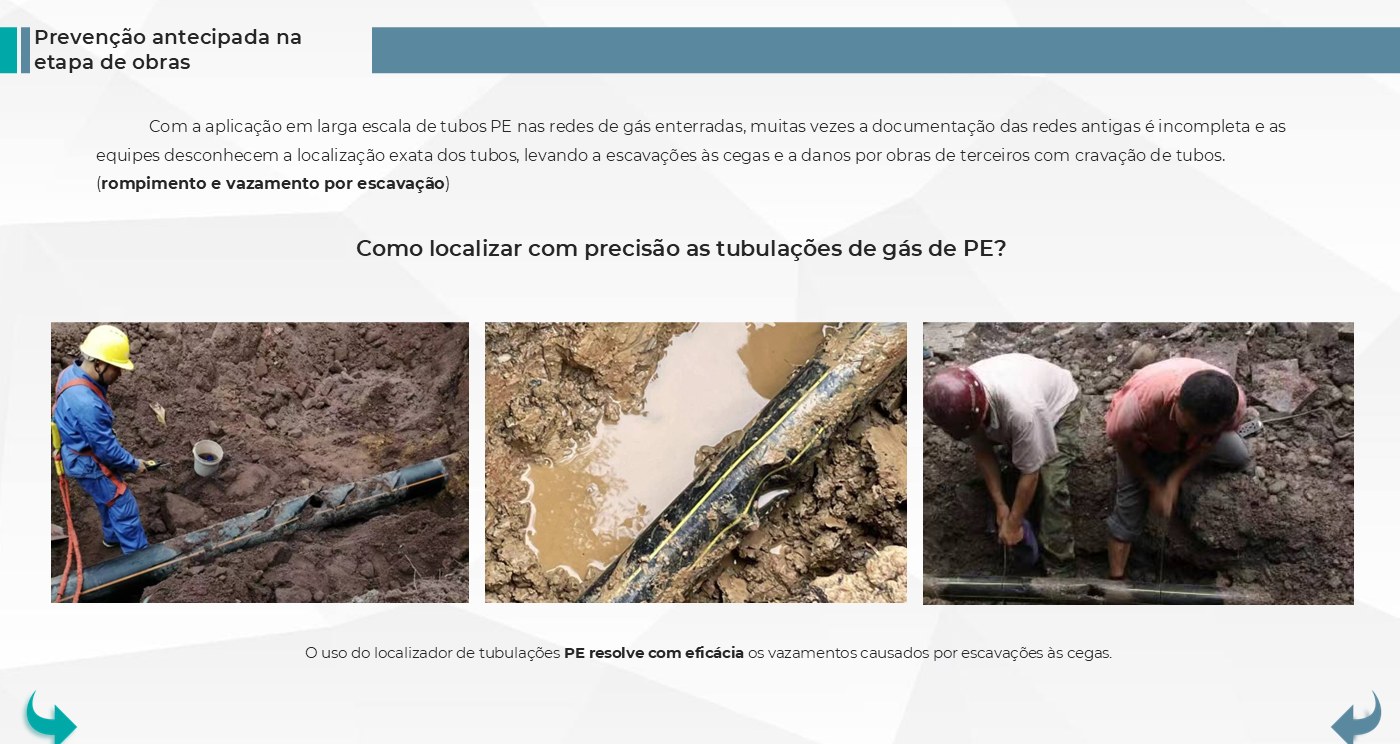

Prevenção de danos por obras de terceiros

Identificação prévia do traçado das tubulações antes de escavações, cravação de tubos e serviços de terceiros, evitando rompimentos, vazamentos e acidentes com gás.

Obras de infraestrutura urbana

Apoio a companhias de água, saneamento e construção civil que precisam escavar em áreas com redes de gás enterradas, reduzindo o risco de atingir acidentalmente a tubulação.

Medição de profundidade e cadastro de rede

Levantamento do traçado e da profundidade das linhas de PE para atualização de plantas e planejamento seguro de intervenções no subsolo.

Características

Tecnologia acústica avançada para tubulação PE
Sensores de alta sensibilidade e algoritmos profissionais
Potência ajustável para ambientes complexos
Controle remoto sem fio do transmissor
Análise de sinal em tempo real, com exibição imediata
Múltiplos modos de alimentação para maior autonomia

Obs.: distância e profundidade variam conforme o ambiente.

Especificações técnicas

Objeto de detecção	Tubulação PE (polietileno)
Princípio	Posicionamento acústico
Distância de detecção	Bidirecional 1.000–5.000 m
Profundidade	0–5 m
Potência de saída	1–80 W (ajustável)
Ajuste de frequência	0–1000 Hz / 0–2000 Hz
Pressão de trabalho	≤ 1 MPa
Autonomia	≥ 10 h
Temperatura de operação	−20 °C ~ 50 °C
Grau de proteção	IP68 (receptor e gerador acústico) · IP66 (transmissor)
Precisão	5 cm
